22 কুইজ পাওয়ার ছোট কোর ড্রিলিং রিগ XY - 600m ড্রিলিং গভীরতা সঙ্গে 2 বি

22 কুই পাওয়ার ছোট কোর ড্রিলিং রিগ XY - 2B 600m ড্রিলিং গভীরতার সাথে

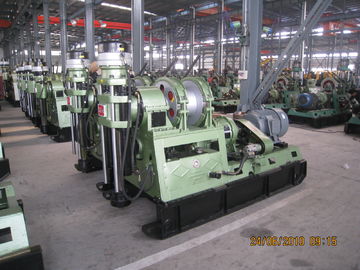

600m তুরপুন গভীরতা সঙ্গে ছোট কোর ড্রিলিং রিগ XY-2B

XY-2 কোর ড্রিলিং একটি নতুন ড্রিলিং রিগ, যা উভয় ব্যবহারকারীর ক্রমবর্ধমান চাহিদা এবং ভূতাত্ত্বিক শিল্পের উন্নয়নের জন্য উন্নত। এটা ভূতাত্ত্বিক প্রকৌশল, জল-ভূতত্ত্ব ভাল এবং বড় ব্যাস প্রকৌশল প্রয়োগ করা হয়। তার ড্রিল বিট প্রধানত হীরা এবং tungsten-tipped বেশী।

এক্সওয়াই -2 হিরে কোর রিগ হালকা ওজন এবং পরিবহন সহজ। এটি Deutz F3L 912 ডিজেল ইঞ্জিন বা 22 কেডব্লিউ বৈদ্যুতিক মোটর গ্রহণ করে এবং এর গতি পরিসীমা প্রশস্ত। তার দড়ি এর ব্যবস্থা করার জন্য ধন্যবাদ, তার দড়ি দড়ি এর intertwining এড়াতে এবং তার পরিধান ধীর হতে পারে। হাই স্পিড লেভেলে চলার সময়, এটির ট্রান্সমিশন বেল্ট হীন কোর রিগকে অমসৃণ গঠনে নরম করে তোলে এবং এর ফলে ক্ষতি এবং যান্ত্রিক ব্যর্থতার ঝুঁকি কমায়।

বিশেষ উল্লেখ
1. তুরপুন ক্ষমতা

2. রোটেটর

3. উত্তোলন
Hoisting ক্ষমতা (দড়ি একক তৃতীয়): 31300, 12600, 8800 এন (7034, 2831, 1978 lbf)
তারের দড়ি (তৃতীয় দড়ি) উদ্ধরণ গতি: 0.64, 1.05, 1.6, 2.3 মি / সেকেন্ড (2.1, 3.44, 5.25, 7.54 ইঞ্চি / গুলি)
তারের দড়ি dia .: 12.5 মিমি (0.49 ইঞ্চি)
ডায়মন্ড কোর রিগ ড্রাম ডিয়া: 194 মিমি (7.64 ইঞ্চি)
ব্রেক রিম ডিয়া .: 360 মিমি (14.17 ইঞ্চি)
ড্রাম দৈর্ঘ্য: 150 মিমি (5.91 ইঞ্চি)
ব্রেক ব্যান্ড প্রস্থ: -90 মিমি (3.54 ইঞ্চি)
ড্রাম ক্ষমতা: 80 মি (262.4 ফুট)
4. ভ্রমণ ডিভাইস
হীরা কোর রিগ এর সিলিন্ডার স্ট্রোক: 600 মিমি (23.62 ইঞ্চি)
ড্রিল রিগ এবং গর্ত মধ্যে দূরত্ব: 420 মিমি (16.54 ইঞ্চি)
5. Pressurizing সিস্টেম
সিলিন্ডার আইডি: 70 মিমি (2.76 ইঞ্চি)
সিলিন্ডার রড ডিয়া: 35 মিমি (1.38 ইঞ্চি)
সর্বোচ্চ। হীরা কোর রিগ চাপ: 45 কেএন (10116 lbf)
সর্বোচ্চ। উদ্ধরণ বাহিনী: 60 কেএন (13488 পাউন্ড)
সিলিন্ডার স্ট্রোক: 550 মিমি (21.65 ইঞ্চি)
6. তেল পাম্প
টাইপ: CBF-E416-AL হীরার কোর রিগ
স্থানচ্যুতি: 16 L / মিনিট (4.22 মার্কিন গ্যালন / মিনিট)
গতি (আর / মিঃ): 1500
কাজের চাপ: 8 এমপিএ (1160 সাই)
সর্বোচ্চ। চাপ: ২0 এমপিএ (২901 সাই)
7. ড্রিল রড
(1) ষড়ভূমি কেলি: Φ89 × 79 মিমি, Φ76 × 66 মিমি, Φ60 × 53 মিমি
(Φ3.50 × 3.11 ইঞ্চি, Φ3.0 × 2.60 ইঞ্চি, Φ2.36 × 2.09 ইঞ্চি)
(2) Φ89 মিমি, Φ71 মিমি, Φ50 মিমি (Φ3.50 ইঞ্চি, Φ2.80 ইঞ্চি, Φ1.97 ইঞ্চি)
8. শক্তি ইঞ্জিন
ডিজেল ইঞ্জিন Deutz F3L 912 28KW (37.5HP) 1500 RPM সহ ডায়মন্ড কোর রিগ
ইলেক্ট্রোমোটর Y180L-4 22KW (29.5HP) 1470 RPM সহ ডায়মন্ড কোর রিগ
9. মাত্রা (L × W × H): 2177 × 950 × 1863 মিমি (85.71 × 37.40 × 73.35 ইঞ্চি)
10. ড্রিলের ওজন (পাওয়ার ইউনিট ছাড়া): প্রায় 1300 কেজি (2867 পাউন্ড)
