XY-2B টাকু টাইপ কোর ড্রিলিং রিগ উল্লম্ব খাদ কোর ড্রিল

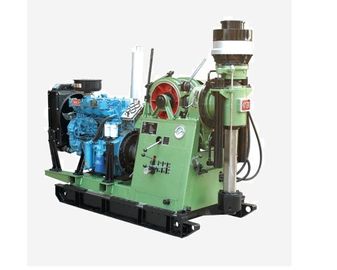

স্পাইন্ডল টাইপ কোর ড্রিলিং রিগ (XY-2)

IGeneral
XY-2 কোর ড্রিল ব্যবহারকারীদের প্রয়োজন মেটানোর জন্য ভূতাত্ত্বিক কাজগুলির উন্নয়ন অনুযায়ী ডিজাইন করা হয়েছে। এটি একটি নতুন ধরনের স্পাইন্ডল কোর ড্রিল রিগ।
এটি প্রকৌশল ভূতাত্ত্বিক অনুসন্ধানের তুরপুন, হাইড্রোগিওলজি ভাল ড্রিলিং এবং বড় ছিদ্র মৌলিক প্রকৌশল ড্রিলিং সহ কোর ডিলিং সহ টাঙ্গাইল-কারবাইড-টিপ এবং হীরক বিট দিয়ে প্রধানত আধুনিক।

নিম্নরূপ রাইগ বৈশিষ্ট্য:
1. ওজন হালকা, সহজ স্থানান্তর।
2. ট্র্যাভরসাল প্যাচ অ্যাডপ্ট করা, এই তারের বিদ্বেষপূর্ণ intertwine এর ফল্ট অতিক্রম করবে এবং দ্রুত দৈর্ঘ্য মধ্যে স্থাপিত ঝুড়ি বাইরে পরিধান।
3. বেল্ট ট্রান্সমিশন উচ্চ গতির স্তরের জন্য গৃহীত হয় যা অসম গঠনে ড্রিল নরম করতে এবং উপাদান এবং অন্যান্য যান্ত্রিক ব্যর্থতার ক্ষতি কমাতে পারে।
4. বড় টাকু গর্ত মধ্যে।
5. দ্রুত গতি পরিসীমা এবং নিম্ন গতিতে বৃহৎ torquemoment সঙ্গে, এটা প্রকৌশল ভূতাত্ত্বিক ভূগর্ভস্থ এবং জল অনুসন্ধানের জন্য উপযুক্ত।
6. রিগ স্থিতিশীল স্থিতিশীল স্থিতিশীল এবং অবস্থান জন্য দৃঢ়ভাবে
7. আপনার নির্বাচন জন্য Deutz F3L 912 ডিজেল ইঞ্জিন বা 22Kw বৈদ্যুতিক মোটর।
দ্বিতীয় বিবরণ
1. ড্রিলিং ক্ষমতা
ড্রিলিং টাইপ: ড্রিলিং গভীরতা
ফাউন্ডেশন পাইল তুরপুন: 100 মি (328 ফুট)
হাইড্রোগিয়াল ওয়েল ওয়েল তুরপুন: 150 মি (49২ ফুট)
কোর ড্রিলিং: 600 মি (1968 ফুট)

2. ঘূর্ণমান
পাওয়ার ইঞ্জিনের প্রকার: ডিজিটাল ইলেক্ট্রোমোর
ইতিবাচক গতি (আর / মিনিট): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
নেতিবাচক গতি (r / মিনিট): 81; 258 81; 258
সর্বোচ্চ। টাকু টাকু: ২.1 কেএনএম (1548 পাউন্ড ফুট) ২.1 কে.এন (1548 পাউন্ড ফুট)
স্পাইন্ডল আই ডি: 93 মিমি (3.66 ইঞ্চি) 93 মিমি (3.66 ইঞ্চি)
3
উত্তোলন ক্ষমতা (দড়ি এক-তৃতীয়াংশ) ------------- 31300; 12600; 8800 এন (7034; ২831; 1978 এলবিএফ)
ওয়্যার দড়ি (তৃতীয় দড়ি) ----- 0.64; 1.05; 1.6; 2.3 m / s (2.1; 3.44; 5.25; 7.54 ইঞ্চি / সেকেন্ড)
ওয়্যার দড়ি দিয়া --------------------------------------------- 12.5 মিমি (0.49 ইঞ্চি )
ড্রাম দিয়া -------------------------------------------------- 194 মিমি (7.64 ইঞ্চি)
ব্রেক রিম দিয়া --------------------------------------------- 360 মিমি (14.17 ইঞ্চি )
ড্রামের দৈর্ঘ্য ----------------------------------------------- 150 মিমি (5.91 ইঞ্চি)
ব্রেক ব্যান্ড প্রস্থ ----------------------------------------- 90 মিমি (3.54 ইঞ্চি)
ড্রাম ক্ষমতা ------------------------------------------ 80 মি (262.4 ফুট)
4. ভ্রমণ ডিভাইস
প্রত্যাবর্তন সিলিন্ডার স্ট্রোক ------------------------------- 600 মিমি (23.6২ ইঞ্চি)
ড্রিল রিগ এবং গর্তের মধ্যে দূরত্ব ------------------- 420 মিমি (16.54 ইঞ্চি)
5. প্রেসারাইজিং সিস্টেম
সিলিন্ডার আইডি ------------------------------------------- 70 মিমি (2.76 ইঞ্চি )
সিলিন্ডার ছিদ্র দিয়া ------------------------------------- 35 মিমি (1.38 ইঞ্চি)
সর্বোচ্চ। চাপ -------------------------------------- 45 কেএন (10116 এলবিএফ)
সর্বোচ্চ। লিফটিং বল ------------------------------------- 60 কে.এন (13488 lbf)
সিলিন্ডার স্ট্রোক ------------------------------------ 550 মিমি (21.65 ইঞ্চি)
6. তেল পাম্প
প্রকার: CBF-E416-AL
স্থানচ্যুতি ------------------------------------------- 16 এল / মিনিট (4.2২ মার্কিন গ্যালন / মিনিট)
গতি (আর / মিনিট) ------------------------------------------ 1500
কাজের চাপ ---------------------------------- 8 এমপিএ (1160 সাই)
সর্বোচ্চ। চাপ --------------------------------------- ২0 এমপিএ (২901 সাই)
7. ডিল ডান্ডা

বিQ / এনকিউ / এইচকিউ

8. পাওয়ার ইঞ্জিন
ডিজিটাল ইঞ্জিন ডিউটজ এফ 3 এল 9২২ ২8 কেউ (37.5 এইচপি) 1500 পিএইচপি
ইলেক্ট্রোমোটোর Y180L-4 22KW (29.5 এইচপি) 1470 RPM
9. মাত্রা (L × W × H) ------------------------------- 2177 × 950 × 1863 মিমি (85.71 × 37.40 × 73.35 ইঞ্চি)
10. ড্রিলের ওজন (বিদ্যুৎ ইউনিট ছাড়া) -------------- প্রায় 950 কেজি
