পণ্যের বিবরণ:
|
পণ্যের নাম: | অনুভূমিক নির্দেশমূলক ড্রিলিং রিগস | পাওয়ার টাইপ: | জলবাহী |
---|---|---|---|
মডেল: | FDP -40 / FDP-40Z | সর্বোচ্চ। শক্তি ক্ষমতা: | 400KN (89920 lbf) |
প্রয়োগ: | ভূগর্ভস্থ পাইপ বিছিন্ন | উপাদান: | উচ্চ-কঠিন ইস্পাত |
লক্ষণীয় করা: | hdd horizontal directional drilling,horizontal directional drilling machine |

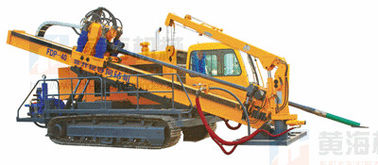

FDP-40 / FDP-40Z মডেলগুলি সম্পূর্ণ জলবাহী অনুভূমিক নির্দেশমূলক ড্রিলিং রিগ (Trenchless)
উচ্চ ঘূর্ণন সঁচারক বল, শক্তিশালী আউটপুট,
যুক্তিসঙ্গত গঠন,
উন্নত নিয়ন্ত্রণ মোড
4.5-ম-লং ড্রিল ডান্ডা তার উচ্চ কর্মক্ষমতা গ্যারান্টি।
FDP-40 / FDP-40Z মডেলগুলি পূর্ণ জলবাহী অনুভূমিক নির্দেশমূলক ড্রিলিং রিগস (টাচঅল), যা স্ব-চালিত এবং রাবার ক্রলার দিয়ে সমন্বিত। দুটি কম গতির মোটর দুটি স্পিড ড্রাইভিং করতে ক্ষমতা মাথা ড্রাইভ। রিগগুলি প্রযুক্তির মধ্যে উন্নত এবং কাঠামোর মধ্যে সহজ। মোটর চেইন খাদ্য সিস্টেম কর্মক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য তোলে। ড্রিলিং কোণের প্রয়োজন মেটানোর জন্য মস্তিষ্কটি 8- ২0 ডিগ্রি সেন্টিগ্রেডের মধ্যে সমন্বয় করা যায় । মাধ্যাকর্ষণ কম কেন্দ্র এবং অক্জিলিয়ারী কপিকল সঙ্গে সজ্জিত সঙ্গে, তারা অপারেশন স্থিতিশীল এবং চেহারা মধ্যে আকর্ষণীয়। FDP-40Z স্বয়ংক্রিয় ড্রিল র্যান্ড হাতল হ্যান্ডলিং ডিভাইসের সাথে স্থাপিত রিগ হয়।
বৈশিষ্ট্য এবং উপকারিতা
এফডিপি -40 এইচডিডি মূলত প্রধানত সিভিক নির্মাণের জন্য ব্যবহৃত হয় বিশেষ করে ভূগর্ভস্থ পাইপটি স্থাপন করা, এবং 400KN টান ক্যাপ্যাক্টিটি দিয়ে।
প্রধান মেশিন | |
ইঞ্জিন শক্তি | YC6M240 175 KW (235 এইচপি) (2200 r / মিনিট) |
সর্বোচ্চ। শক্তি ক্ষমতা | 400KN (89920 lbf) |
সর্বোচ্চ। ক্ষমতা টানুন | 400KN (89920 lbf) |
রেট ঘূর্ণন সঁচারক বল | 15000 N · M (11055 lbf · ft) |
ঠালা টাকু RPM | নিম্ন 0-40r / মিনিট |
উচ্চ 0-80r / মিনিট | |
স্ট্রোক খাওয়ানো | 5000 মিমি (197 ইঞ্চি) |
গাইড হোল ব্যাসার্ধ | 170 মিমি (6.7 ইঞ্চি) |
ড্রিলিং এঙ্গেল | 8 ° 20 ° |
জলবাহী সিস্টেম চাপ | 20 এমপা (২901 সাই) |
ভ্রমণের গতি | ২ কিমি / ঘ (6560 ফুট / ঘন্টা) |
কাঠামোগত শৈলী | ইস্পাত ক্রলার, কপিকল এবং কাদা পাম্পের সাথে সমন্বিত |
মাত্রা (L × W × H) | 7800 × ২300 × ২350 মিমি (307 × 90.6 × 92.5 ইঞ্চি) |
ওজন | 16000 কেজি (35২80 পাউণ্ড) |
কপিকল | 2 টা / মি (1345 পাউণ্ড / ফুট), ম্যাক্স স্ট্রেইট-আর্ম 4.5 মি (14.8 ফুট) |
মাদ পাম্প | |
সবিস্তার বিবরণী | BWF -400 |
সর্বোচ্চ। নির্গমন | 400 L / মিনিট (106 মার্কিন গ্যালন / মিনিট) |
পিক চাপ | 10 এমপিএ (1450 সাই) |
কাদা প্রক্রিয়া পদ্ধতি (ঐচ্ছিক অংশ) | |
ইঞ্জিনের তথ্য | ২0.9 পিপি পেট্রোল ইঞ্জিন |
পাম্প পরিমাপ | 100 মি 3 / ঘন্টা (35২9 ফুট 3 / পি) |
মাদ প্রক্রিয়াকরণ ক্ষমতা | 16 m 3 / h (565 ফুট 3 / h) |
মাড়ি ট্যাঙ্ক | 5M 3 (176 ফুট 3 ) |
ওজন | 500 কেজি (1103 পাউণ্ড) |
ড্রিলিং সরঞ্জাম এবং অক্জিলিয়ারী সিস্টেম | |
রড এর স্পেসিফিকেশন | 89 × 4500 মিমি (3.5 × 177 ইঞ্চি) |
গাইড বিট | 170 মিমি (6.7 ইঞ্চি) |
reamer | 400; 500; 600; 720; 830; 900mm (15.7; 19.7; 23.6; ২8.3; 32.7; 35.4 ইঞ্চি) |
পরিবেশক | 60 T (133,300 পাউণ্ড) |
যে ব্যক্তি অনুসরণ করে | ঐচ্ছিক অংশ |
