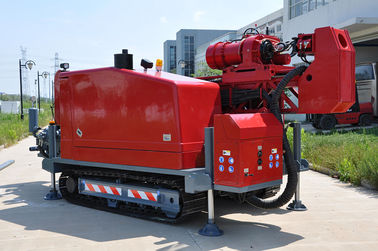

সিআর 12 1200 মি পূর্ণ হাইড্রোলিক সারফেস কোর ড্রিলিং রিগ কামিন্স ডিজেল ইঞ্জিন 153 কেডাব্লু (205HP)
সিনোকোরড্রিল গ্রুপ দ্বারা প্রদত্ত এইচআইডিএক্স -5 এ এর উন্নত সরঞ্জাম আপডেট করুন।
1. স্লিপেজ ধরণের পাওয়ার হেড, পাশ থেকে অফসেট করা যেতে পারে, কোর এবং হোস্টিং এবং লিফটিংয়ের কাজটি নেওয়া সহজ।

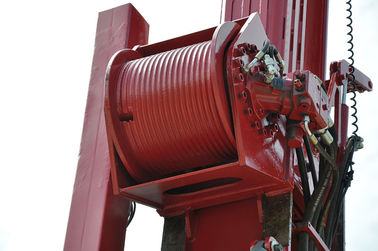

2. মাস্টের উপর প্রধান উইঞ্চের মাউন্টিং ড্রিল র্যাগের কম্পনকে কমিয়ে দেয়।
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. টেলিস্কোপিক মাস্ট তুরপুনের নির্ভরযোগ্যতা নিশ্চিত করে dr ড্রিলিং মাস্টের নীচের প্রান্তটি ড্রিলিংয়ের সময় ভূগর্ভস্থ পৃষ্ঠটি নোঙ্গর করে, অতিরিক্ত স্থায়িত্ব সরবরাহ করে। While transportation the mast can be moved to center of gravity of the rig for more safety. পরিবহনের সময় মাস্টকে আরও সুরক্ষার জন্য রিগের মাধ্যাকর্ষণ কেন্দ্রে স্থানান্তরিত করা যায়।
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. ছক এবং জলবাহী খোলার / বসন্ত বন্ধের ফাংশন সহ পেটেন্ট চোয়ালগুলি ব্যর্থ-নিরাপদ অপারেশনের বীমা করে। Spring clamp and disk chuck clutch drill rods securely. স্প্রিং ক্ল্যাম্প এবং ডিস্ক চক ক্লাচ ড্রিল রডগুলি নিরাপদে। Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease হাইড্রোলিক সিলিন্ডার থেকে সরাসরি ড্রাইভের সাথে ড্রিল হেড ড্রিলিং প্রক্রিয়া চলাকালীন স্থিতিশীলতা নিশ্চিত করে, পাশাপাশি চাপ বৃদ্ধি বা হ্রাস সহ ড্রিলিংয়ের সময় চাপ নিয়ন্ত্রণের সাথে আরও নির্ভুল এবং নির্ভরযোগ্য

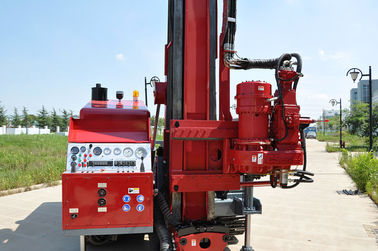

5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. ৫. অপারেটর প্যানেলটি নন-ফিক্সিং কন্ট্রোল জয়েস্টিকস দিয়ে সজ্জিত, যা অপারেটরের জন্য অতিরিক্ত সুরক্ষা সরবরাহ করে। Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. ঘর্ষণ ড্যাম্পার এবং নন-ফিক্সিং উত্তোলন জয়স্টিকের সাথে তুরপুন এবং রোটেশন জোস্টস্টিক সুবিধা এবং নিরাপদ অপারেশন সরবরাহ করে। There is auto alarm function for low level of hydraulic oil. হাইড্রোলিক তেলের নিম্ন স্তরের জন্য অটো অ্যালার্ম ফাংশন রয়েছে।
6.উচ্চ মাস্টার উত্থাপিত সিলিন্ডার
মাস্টের অবস্থান করার সময় বর্ধিত সুরক্ষার জন্য কাউন্টারবালেন্স ভালভ দিয়ে সজ্জিত।
7. সেলফ-কন্টেইনড অপারেটর প্যান
সাধারণ হাইড্রোলিক সিস্টেম পরিচালনা এবং বজায় রাখা সহজ, এবং লিফট-থেকে-শিফট লিভারগুলি অতিরিক্ত অপারেটর সুরক্ষা সরবরাহ করে।
8.Symple হাইড্রলিক ডিজাইং
পিটিও চালিত সহায়ক পাম্প সহ ডায়ার্ড-কাপলড হাইড্রোলিক পাম্পগুলি সহজেই রক্ষণাবেক্ষণের অনুমতি দেয়।
9. সলিড ল্যাটিস মাস্ট ডিজাইন
কঠোর নকশা এমনকি সবচেয়ে কঠিন অবস্থার অধীনে উন্নত কর্মক্ষমতা এবং নির্ভরযোগ্যতা সরবরাহ করে।
10.NITRO-চাক
হাইড্রোলিক ওপেন / স্প্রিং ক্লোজ ফাংশন সহ পেটেন্ট নাইট্রোজেন গ্যাস স্প্রিং চোয়ালগুলি ব্যর্থ-নিরাপদ অপারেশন নিশ্চিত করে।
| ডিজেল ইঞ্জিন |
মডেল |
কামিন্স কিউএসবি 6.7 (ইইউ পর্যায় III) |
| উত্পাটন |
6.7L |
| ক্ষমতা |
153kW (205HP) |
| রেটেড আরপিএম (কারখানার সেটিং) |
2000rpm |
| তুরপুন ক্ষমতা |
বি কিউ |
1350 মি |
| NQ |
1050 মি |
| এইচকিউ |
720 মি |
| PQ |
470 মি |
| ড্রিল হেড |
ঘূর্ণন মোটর |
দ্বি-গতি হাইড্রোলিক মোটর
উত্পাদক: জার্মানির রেক্স্রোথ
|
| আরপিএম |
তিন শিফট / স্টেপ কম পরিবর্তন 0-1250 আরপিএম |
| অনুপাত |
1 ম 8.276: 1
২ য় 4.164: 1
তৃতীয় 1: 1
|
| হেড ওপেনার |
হাইড্রোলিক ড্রাইভের সাথে সাইড সাইড স্লাইডিং |
| জলবাহী চক (পিকিউ) |
জলবাহীভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত সি ক্লোজড প্রকার
অক্ষের হোল্ডিং ধারণক্ষমতা 228000 এন
|
| Max. সর্বোচ্চ। Torque ঘূর্ণন সঁচারক বল |
4750 এন · মি |
| ব্যাস ধরুন |
121 মিমি |
| Max. সর্বোচ্চ। Lifting capacity of Spindle স্পিনডেলের উত্তোলন ক্ষমতা |
220 কেএন |
| Max. সর্বোচ্চ। Feeding Power খাওয়ানোর শক্তি |
110 কেএন |
|
প্রাথমিক পাম্প
|
জলবাহী পাম্প:
অ্যাক্সিয়াল পিস্টন ভেরিয়েবল ডিসপ্লেসমেন্ট ট্রিপ্লেক্স পাম্পটি রোটেটার, উইঞ্চ কাদা পাম্প এবং লেভেলিং জ্যাক চালানোর জন্য।
লোড সেন্সিং সিস্টেম সহ।
|
প্রযোজক: ডেনমার্কের ড্যানফোস
1 ম পাম্প: 31.5MPa এ 260LPM
২ য় পাম্প: 28 এমপিএতে 130LPM
তৃতীয় পাম্প: 28 এমপিএতে 130 এলপিএম
|
| জলবাহী ট্যাঙ্ক |
ধারণক্ষমতা |
420 এল (111 মার্কিন গ্যালন) |
| প্রধান উত্তোলন ক্ষমতা |
উত্তোলনের গতি (একক তার) |
0-80 মি / মিনিট (খালি ড্রাম) |
| উত্তোলন শক্তি (একক তার) |
800kN |
| ইস্পাত তারের ব্যাস |
22 মিমি (0.86 ইঞ্চি) |
| ইস্পাত তারের দৈর্ঘ্য |
45 মি |
| ওয়্যারলাইন হোস্টের সক্ষমতা |
উত্তোলন বাহিনী (একক তার) |
15 কেএন (3372 পাউন্ড) (খালি ড্রাম) |
| ইস্পাত তারের ব্যাস |
6 মিমি (0.24 ইঞ্চি) |
| ইস্পাত তারের দৈর্ঘ্য |
1600 মি |
| মাস্তুল |
মাস্ট উচ্চতা |
9.5 মি |
| মাস্ট অ্যাডজাস্টিং অ্যাঙ্গেল |
0 ° -90 ° |
| তুরপুন কোণ |
45º অফ দিবা অনুভূমিক 90 º ডাউন ডাউন
|
| স্ট্রোক খাওয়ানো |
3650 মিমি |
| পিচ্ছিল স্ট্রোক |
1500 মিমি |
| ফিড পুল |
18000kg |
| ফিড থ্রাস্ট |
7500kg |
| রড পুল |
3 মি বা 6 মি (9.84 ফুট বা 19.68 ফিট) |
| কাদা পাম্প |
আদর্শ |
পাম্প ট্রিপ্লেক্স প্লাঞ্জারকে পুনরুক্তি করা হচ্ছে |
| মডেল |
BW250 |
| ঘাই |
110 মিমি (4.3 ইঞ্চি) |
| আউটপুট ভলিউম |
250,180,122 এল / মিনিট |
| নির্গত চাপ |
5.0, 6.0, 8.0 এমপিএ |
| ফুট বাতা |
স্ক্যাম্পিং স্কোপ |
55.5-118 মিমি
গর্ত Ф165 মিমি মাধ্যমে
|
| অন্যান্য |
ওজন |
8200 কেজি |
| পরিবহণের মাত্রা (L × W × H) |
5980 × 2240 × 2480mm |
| পরিবহন উপায় |
স্টিল ক্রলার |
