পণ্যের বিবরণ:
|
| লক্ষণীয় করা: | হাইড্রোলিক ড্রিল শিঙা,হীরা কোর তুরপুন |
||
|---|---|---|---|

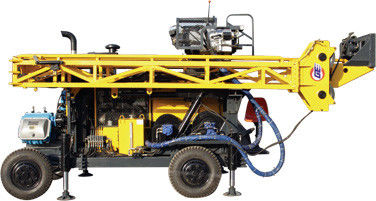

মাইনিং ড্রিলিং, উল্লম্ব কোর ড্রিল রিগ হাইডক্স -5 সি
I. সাধারণ ভূমিকা
1. সামগ্রিক ইউনিট বৈশিষ্ট্য:
ড্রিল শিঙা HYDX-5C সম্পূর্ণ জলবাহী ড্রিলিং রিগ সম্পূর্ণ জলবাহী ড্রাইভিং, টায়রা পথপ্রদর্শক টাইপ।
ড্রিল মাটি দুটি গতির যান্ত্রিক গিয়ারের পরিবর্তনের সাথে পরিবর্তনশীল মোটর দ্বারা চালিত হয়, একটি উন্নত এবং সহজ কাঠামোর সাথে স্টিপসেস গতি পরিবর্তন।
ড্রিল মাথা চকচকে এবং ঠালা spindle এবং শিলা সঙ্গে তেল সিলিন্ডার সংযুক্ত একটি সিস্টেম সঙ্গে খাওয়ানো এবং চালিত হয়। সিস্টেম একটি ফাংশন আছে, যদি তেল সিলিন্ডার পিস্টন rods একটি নির্দিষ্ট দূরত্ব সরানো, ড্রিল মাথা চলন্ত দূরত্ব দ্বিগুণ হবে।
মস্তিষ্কের মাধ্যাকর্ষণ একটি নিম্ন কেন্দ্রে এবং সামগ্রিক ইউনিট ভাল স্থায়িত্ব সঙ্গে তার তুরপুন গর্ত জন্য 0 থেকে 90 ডিগ্রী কোণ মধ্যে সমন্বয় করা যেতে পারে। রিগটি একটি চমৎকার ক্ষেত্রের দৃষ্টি এবং বিস্তৃত এবং আরামদায়ক কাজ অবস্থা সহ অপারেটর সরবরাহ করে। প্রিন্ট সামগ্রিক কাঠামোর মধ্যে চমত্কার দেখায় এবং মানুষ ভিত্তিক নকশা চিন্তা ভাববিশিষ্ট।
1) নির্ভরযোগ্য পারফরমেন্স
আন্তর্জাতিকভাবে সমালোচনামূলক সহায়তাকারী সরঞ্জাম ক্রয়ের গাইডলাইনের উপর ভিত্তি করে, ডিজেল ইঞ্জিন, জলবাহী পাম্প, প্রধান ভালভ, মোটর, ক্রলার পুনর্বিবেচনার এবং কী হাইড্রুলিক খুচরা যন্ত্রাংশগুলি সব দেশ ও বিদেশে বিখ্যাত ব্র্যান্ড পণ্য গৃহীত হয়।
2) উচ্চ কার্যকারিতা বড় ঘূর্ণন সঁচারক বল, উচ্চ ক্ষমতা ইউনিট বরাদ্দ এবং যুক্তিসঙ্গত গঠন নকশা এবং উন্নত অপারেশন পদ্ধতি এবং 6 মিটার (19.7 ফুট) ড্রিল যষ্টি দৈর্ঘ্য সঙ্গে, এই সব ড্রিল রিগ এর উচ্চ অপারেশন এবং কর্মক্ষমতা দক্ষতা গ্যারান্টি।
3) পরিবেশগত সুরক্ষা
ডিজেল ইঞ্জিন কম দূষণকারী নির্গমনের সঙ্গে, পেশাদারী শব্দ কমানো হ্রাস, ড্রিল রিগ শহুরে অপারেশন এবং কর্মক্ষমতা জন্য সম্পূর্ণরূপে উপযুক্ত।
4) শক্তি সঞ্চয়
উন্নত লোড সংবেদনশীল কন্ট্রোল কৌশল অধিগ্রহণ, ড্রিল রিগ সর্বনিম্ন স্তরে বিদ্যুতের খরচ এবং তাপ প্রজন্মের হ্রাস করা হয়েছে।
একটি মার্জিত রূপরেখার সঙ্গে, কম্প্যাক্ট গঠন, নির্ভরযোগ্য কার্যকারিতা এবং অপারেশন সহজেই, এটি বর্তমান গার্হস্থ্য বাজারের সম্পূর্ণ জলবাহী কোর ড্রিল রিগ নির্বাচন করা অগ্রাধিকার সরঞ্জাম।
2. অ্যাপ্লিকেশন ক্ষেত্র
HYDX-5C টাইপ ড্রিল রিগ প্রধানত ঘূর্ণিত এবং সোজা গর্ত ছিদ্র জন্য ব্যবহৃত হয়। এটি ভূগোলবিদ্যা, ধাতুবিদ্যা, কয়লা, এনকিউইউ শিল্প, জলবিদ্যা এবং অন্যান্য শিল্প ক্ষেত্রের অনুসন্ধান ও অনুসন্ধানের জন্য ব্যবহার করা যেতে পারে। এটি প্রধানত হীরক এবং কারবাইড-টিপড বিট ব্যবহার করে কোর ড্রিলিং রিগ।
যথোপযুক্ত ব্যবহার এবং যুক্তিসঙ্গত রক্ষণাবেক্ষণ প্রাপ্যতা এবং দীর্ঘ কর্মজীবনের সাথে সেরা অপারেশন এবং কর্মক্ষমতা গ্যারান্টি পারে।
অতএব, সমস্ত গ্রাহকদের কঠোরভাবে অপারেশন এবং রক্ষণাবেক্ষণের জন্য ম্যানুয়াল অনুসরণ করা উচিত।
সমস্ত ক্ষতি, যেমন সরঞ্জাম ক্ষতি এবং ব্যক্তিগত আঘাত এবং ইত্যাদি, নিম্নলিখিত কারণগুলি থেকে, গ্রাহকদের তাদের নিজস্ব কর্মের জন্য দায়ী করা উচিত।
এই ম্যানুয়াল মধ্যে বর্ণিত যারা বাইরে কোন অ্যাপ্লিকেশন।
· সরঞ্জাম নিজেদের মধ্যে presumptuously কোন পরিবর্তন। নিরাপত্তা সংক্রান্ত নির্দেশনা এবং নিয়মের কোন অপারেশন বা কর্মক্ষমতা বিপরীত এবং / অথবা ম্যানুয়াল প্রয়োজনীয়তা অনুসরণ না ব্যবহার। · সামগ্রিক মেশিনে রক্ষণাবেক্ষণ এবং প্রতিটি উপাদান প্রয়োজনীয়তা বিরুদ্ধে।
২। এইচআইডিএক্স -5 সি প্রধান পারফরম্যান্স পরামিতি
এই সারণির পরিসংখ্যান গণনা করা হয়েছে, ক্ষেত্রের অভিজ্ঞতার উপর ভিত্তি করে, এবং যথাযথভাবে প্রত্যাশিত হতে পারে। বাস্তব ড্রিলিং ক্ষমতা ইন হোল্ডিং সরঞ্জাম এবং অবস্থার উপর নির্ভর করে, ড্রিলিং কৌশল এবং যন্ত্রপাতি ব্যবহার করা হবে।
ডিজেল ইঞ্জিন | মডেল | কামিন্স 6CTA8.3-সি 1 9 5 (টর্চার্চার এবং চার্জ ওয়াটার কুলেড) |
উত্পাটন | 8.3 এল (2.19 মার্কিন গ্যালন) | |
| ক্ষমতা | 145 কিলোওয়াট (195 এইচপি) |
| রেটিত RPM (ফ্যাক্টরি সেটিং) | 2200rpm |
| বি কিউ | 1500 মি (4২0 ফুট) |
ড্রিলিং ক্যাপাসিটি | NQ | 1300 মি (4264 ফুট) |
এইচকিউ | 1000 মি (3২80 ফুট) | |
| PQ | 680 মি (২২30 ফুট) |
ড্রিল হেড | ঘূর্ণন মোটর | ডাবল হাইড্রোলিক মোটর-বাস্তব এবং প্রতিস্ঠানকারী: SAUER-DANFOSS |
আরপিএম | দুই শিফ্ট / স্টেপেসস পরিবর্তন 0-1145 RPM | |
অনুপাত | 1 ম 8.776: 1 দ্বিতীয় 2.716: 1 | |
হেড খোলা | জলবাহী ড্রাইভ সঙ্গে sidewise সহচরী উপায় | |
হাইড্রুলিক চাক (PQ) | হাইড্রোলিকভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত ২২২ 400 এন এর বন্ধ প্রকার অক্ষীয় হোল্ডিং ক্যাপাসিটি |
| সর্বোচ্চ। ঘূর্ণন সঁচারক বল | 4650 N · m (3427 lbf · ft) |
হিট ব্যাসার্ধ | 121 মিমি (4.76 ইঞ্চি) | |
সর্বোচ্চ। স্পাইন্ডল এর উদ্ধরণ ক্ষমতা | 150 কেএন (337২0 lbf) | |
সর্বোচ্চ। ভোজন শক্তি | 75 কেএন (16860 এলবিএফ) | |
প্রাথমিক পাম্প প্যাকেজ | এক্সাইল পিস্টন ভেরিয়েবল ডিসপ্লেসমেন্ট ড্রিল হেড রোটেশন, মুখ্য লিস্ট, মাদ পাম্প ও লাইন চুরির ড্রাইভের জন্য ট্রিপলক্স পাম্প। | সৃষ্টিকর্তা: ড্যানফোস 1 ম পাম্প: 150 এলপিএম এ 28.5 এমপিএ ২ য় পাম্প: ২5 এমপিআয় 3 য় এলপিএম পাম্প: 102 এমপিএপি এ LPM |
হাইড্রোলিক ট্যাঙ্ক | ধারণক্ষমতা | 420 এল (111 মার্কিন গ্যালন) |
| ঘূর্ণায়মান গতি (একক তারের) | 38-70 মি / মিনিট (বেয়ার ড্রাম) |
প্রধানের ক্যাপাসিটি | উত্তোলন বল (একক তারের) | 77 কেএন (17310 এলবিএফ) |
খাটান | ইস্পাত ওয়্যার ব্যাসার্ধ | 18 মিমি (0.71 ইঞ্চি) |
| ইস্পাত তারের দৈর্ঘ্য | 50 মি (164 ফুট) |
| ঘূর্ণায়মান গতি (একক তারের) | 164 মি / মিনিট (বেয়ার ড্রাম) |
ওয়্যারলেস এর ক্ষমতা | Hoisting ফোর্স (একক তারের) | 12 কেএন (২698 lbf) (বেয়ার ড্রাম) |
খাটান | ইস্পাত ওয়্যার ব্যাসার্ধ | 6 মিমি (0.24 ইঞ্চি) |
| ইস্পাত তারের দৈর্ঘ্য | 1500 মি (4২0 ফুট) |
| মস্ত উচ্চতা | 11 মি (36 ফুট) |
| মস্ত বিন্যাস | 0 ° -90 ° |
| ড্রিলিং এঙ্গেল | 45 ° -90 ° |
মাস্তুল | স্ট্রোক খাওয়ানো | 3800 মিমি (150 ইঞ্চি) |
স্লিপেজ স্ট্রোক | 1500 মিমি (59 ইঞ্চি) | |
| ফিড পুল | 15000 কেজি (33075 পাউণ্ড) |
| ফিড থ্রাস্ট | 7500 কেজি (16538 পাউণ্ড) |
| রড পল | 3 মি বা 6 মি (9.84 ফুট বা 19.68 ফুট) |
মাদ পাম্প | আদর্শ | রিসিপ্রোকিং পাম্প ট্রিপলক্স নিমজ্জিত |
মডেল | BW250 | |
ঘাই | 100 মিমি (3.9 ইঞ্চি) | |
আউটপুট ভলিউম | 250, 145, 90, 52 এল / মিনিট (66, 38, ২4, 14 মার্কিন গ্যালন / মিনিট) |
| নির্গত চাপ | 2.5, 4.5, 6.0, 6.0 এমপিএ (363, 653, 870, 870 সাই) |
পা ক্ল্যাম্প | ক্ল্যাম্পিং সুযোগ | 55.5-117.5 মিমি (2.19-4.63 ইঞ্চি) গর্ত মাধ্যমে Ф154mm (6.06 ইঞ্চি) |
| ওজন | 10000 কেজি (22050 পাউণ্ড) |
| কাজ মাত্রা (L × W × H) | 5652 × 2130 × 10200 মিমি (22২.5 × 83.9 × 401.6 ইঞ্চি) |
অন্যান্য | পরিবহন মাত্রা (L × W × H) | 5970 × 2130 × ২730 মিমি (২35 × 83.9 × 107.5 ইঞ্চি) |
পরিবহন পথ | টায়ার টাইপ |
