পণ্যের বিবরণ:
|
আদর্শ: | পূর্ণ হাইড্রোলিক সারফেস কোর ড্রিল রিগ | মডেল: | Cr15 |
---|---|---|---|
ইঞ্জিন: | কামিন্স কিউএসবি 6.7 (ইইউ পর্যায়ের IIIA) 178 কিলোওয়াট | তুরপুন ক্ষমতা: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
পরিবহণের মাত্রা: | 5980 × 2240 × 2480mm | ওজন: | 10500KG |
লক্ষণীয় করা: | 1350 মি এক্সপ্লোরেশন ড্রিল রিগ,950 মি এক্সপ্লোরেশন ড্রিল রিগ,কামিন্স ডিজেল ইঞ্জিন ভূতাত্ত্বিক ড্রিল রিগ |

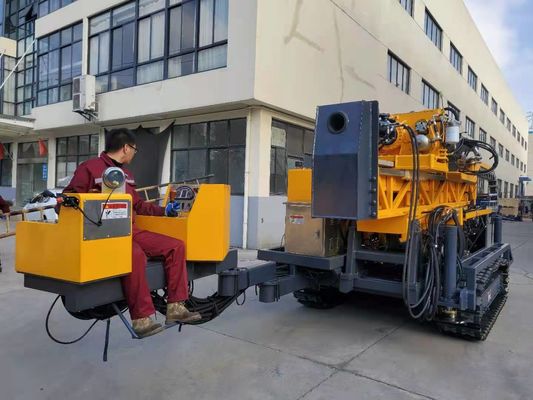

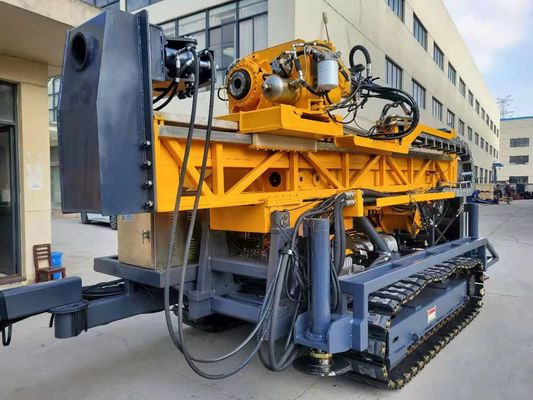

কম্প্যাক্ট স্ট্রাকচার নমনীয় অপারেটিং সিস্টেম Hq 1350m Pq 950m এক্সপ্লোরেশন সারফেস কোরিং ড্রিল রিগ
HYDX-5A এর উন্নত সরঞ্জাম আপডেট করুন
সিআর সিরিজের কোর ড্রিল রিগ হল একটি নতুন ধরনের পূর্ণ জলবাহী কোর ড্রিলিং মেশিন যা আমাদের কারখানা দ্বারা ভূতাত্ত্বিক অন্বেষণ এবং বর্তমান বাজার এবং ব্যবহারকারীদের সর্বাধিক প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি এবং তৈরি করা হয়েছে।এই মেশিনটি সমতল, পাহাড়ি অঞ্চল, উচ্চ তাপমাত্রা, ঠান্ডা অঞ্চলের পরিবেশের অধীনে কাজ করার জন্য ব্যবহৃত হয়।প্রধান মেশিন স্ব-চালিত চ্যাসি ক্রলার, ইঞ্জিন শক্তি, কাদা পাম্প, উইঞ্চ এবং অন্যান্য সমন্বিত কাঠামো গ্রহণ করে, প্ল্যাটফর্ম ট্রাক স্ট্রাকচার কাস্টমাইজ করা যায়, এটি প্রধানত ধাতু এবং অ-ধাতব কঠিন খনিজ জরিপ এবং অনুসন্ধানের জন্য ব্যবহৃত হয়, এছাড়াও, এছাড়াও ইঞ্জিনিয়ারিং জিওলজি এক্সপ্লোরেশন, হাইড্রোজিওলজি জরিপ, তেল এবং গ্যাস ক্ষেত্রের অনুসন্ধান এবং অনুসন্ধান, জলের কূপ খনন ইত্যাদিতে ব্যবহৃত হবে।রিগ যুক্তিসঙ্গত বিন্যাস, কম্প্যাক্ট গঠন, উচ্চতর কর্মক্ষমতা, সহজ অপারেশন এবং সুবিধাজনক রক্ষণাবেক্ষণ আছে।এটি আদর্শ কোরিং ড্রিলিং সরঞ্জাম।
1. মেশিনের বৈশিষ্ট্য:
মেশিনটি পূর্ণ জলবাহী ড্রাইভ গ্রহণ করে এবং ইস্পাত ট্র্যাকে হাঁটে।পাওয়ার হেড ভেরিয়েবল পাম্প এবং ভেরিয়েবল মোটর দ্বারা চালিত, এবং যন্ত্রপাতিটির চারটি স্টেপলেস স্পিড রেগুলেশন রয়েছে, উন্নত এবং সহজ কাঠামোর সাথে।সিলিন্ডার সরাসরি সিস্টেমে খাওয়ানো হয়, গতি স্থিতিশীল এবং নির্ভরযোগ্য;মাস্ট 0 ° ~ 90 of এর পরিসরে খোলার কোণটি সামঞ্জস্য করতে পারে।পুরো মেশিনের মাধ্যাকর্ষণ কেন্দ্র কম এবং স্থায়িত্ব ভাল।অপারেটরদের ভাল চাক্ষুষ ক্ষেত্র এবং প্রশস্ত এবং আরামদায়ক কাজের পরিবেশ প্রদান করুন;সামগ্রিক আকৃতি সুন্দর, এবং মানুষ ভিত্তিক নকশা ধারণা প্রতিফলিত করে।
1) নির্ভরযোগ্য কর্মক্ষমতা
প্রধান জিনিসপত্র আন্তর্জাতিকভাবে কেনা হয়।ডিজেল ইঞ্জিন, হাইড্রোলিক পাম্প, মেইন ভালভ, মোটর, ট্রাভেল রিডুসার এবং কী হাইড্রোলিক এক্সেসরিজ সবই দেশ-বিদেশের সুপরিচিত ব্র্যান্ড থেকে নির্বাচিত।
2) উচ্চ দক্ষ
বড় টর্ক, উচ্চ ক্ষমতা কনফিগারেশন, যুক্তিসঙ্গত কাঠামোগত নকশা, উন্নত অপারেশন মোড এবং 6 মি দীর্ঘ ড্রিল পাইপ ড্রিলের দক্ষ নির্মাণ নিশ্চিত করে।
3) পরিবেশ সুরক্ষা
ডিজেল ইঞ্জিন নির্গমন হল জাতীয় তৃতীয় ইলেকট্রনিক ইনজেকশন ডিজেল ইঞ্জিন, কম দূষণ নির্গমন, পেশাদার শব্দ হ্রাস নকশা, যাতে ড্রিলিং RIGS শহুরে নির্মাণের জন্য উপযুক্ত হতে পারে।
4) শক্তি সঞ্চয়
বিদ্যুৎ খরচ এবং সিস্টেমের তাপ সর্বনিম্ন কমাতে রিগ উন্নত লোড সংবেদনশীল নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করে।
2. আবেদনের ক্ষেত্র
CR-15 ড্রিলিং মেশিন প্রধানত ঝুঁকে এবং সোজা গর্ত ড্রিলিংয়ের জন্য ব্যবহৃত হয়, যা ভূতত্ত্ব, ধাতুবিদ্যা, কয়লা, পারমাণবিক শিল্প, জলবিদ্যা এবং অন্যান্য শিল্পের জন্য উপযুক্ত।এটি প্রধানত হীরা এবং শক্ত খাদ ড্রিলিংয়ের জন্য একটি মূল ড্রিলিং সরঞ্জাম।
CR-15 ড্রিলিং মেশিনের প্রধান উপাদান
এটি নিচের 26 টি অংশ নিয়ে গঠিত: 1. ওয়েলহেড বেস 2. ওয়েলহেড গ্রিপার 3. পাওয়ার হেড 4. অপারেশন টেবিল 5. পাওয়ার হেড বেস 6. ব্যাটারি টুলবক্স 7. মাস্ট লোয়ার সেকশন 8. মাস্ট বন্ধনী 9. প্রধান তেল চাপুন এবং টানুন সিলিন্ডার 10. মাস্ট স্লাইডিং অয়েল সিলিন্ডার 11. প্রধান উত্তোলন 12. মাস্টের শীর্ষ অংশ (টেলিস্কোপিক মাস্ট) 14. কপাল চাকা গ্রুপ 15. হাইড্রোলিক অয়েল ট্যাংক 16. লাইন উত্তোলন 17. মাস্ট এঙ্গেল অ্যাডজাস্ট অয়েল সিলিন্ডার 18. ডিজেল তেল ট্যাঙ্ক 19. ডিজেল ইঞ্জিন 20.Caterpillar chassis Assembly 22. লেগ অয়েল সিলিন্ডার 23. মাটি পাম্প 24. রেডিয়েটর 25. হাইড্রোলিক সিস্টেম 26. বৈদ্যুতিক সিস্টেম
ডিজেল ইঞ্জিন |
মডেল | কামিন্স QSB6.7 (ইইউ পর্যায় IIIA) |
উত্পাটন | 6.7L | |
ক্ষমতা | 178kW (240HP) | |
RPM রেট দেওয়া হয়েছে | 2000rpm | |
তুরপুন ক্যাপাসিটি |
BQ | 2050 মি |
NQ | 1650 মি | |
সদর দপ্তর | 1350 মি | |
PQ | 950 মি | |
ড্রিল হেড |
ঘূর্ণন মোটর |
দুই গতির হাইড্রোলিক মোটর প্রযোজক: জার্মানির রেক্স্রোথ |
আরপিএম |
তিনটি শিফট ধাপহীন পরিবর্তন: 0-1250 RPM |
|
অনুপাত |
প্রথম 8.2: 1 দ্বিতীয় 4.2: 1 3 য় 1: 1 |
|
হেড ওপেনার |
হাইড্রোলিক ড্রাইভের সাথে সাইডওয়াইড স্লাইডিং ওয়ে |
|
হাইড্রোলিক চাক (PQ) |
হাইড্রোলিক্যালি খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত সি ক্লোজড টাইপ 243000 N এর অক্ষীয় ধারণ ক্ষমতা |
|
সর্বোচ্চটর্ক | 6750 এন · মি | |
ব্যাস ধরে রাখুন | 121 মিমি | |
সর্বোচ্চটাকু উত্তোলন ক্ষমতা | 250 কেএন | |
সর্বোচ্চখাওয়ানোর ক্ষমতা
|
110 কেএন | |
প্রাথমিক পাম্প
|
জলবাহী পাম্প: অ্যাক্সিয়াল পিস্টন ভেরিয়েবল ডিসপ্লেসমেন্ট ট্রিপ্লেক্স পাম্প রোটেটর চালানোর জন্য, উইঞ্চ কাদা পাম্প এবং লেভেলিং জ্যাক। লোড সেন্সিং সিস্টেম সহ। |
প্রযোজক: ডেনমার্কের ড্যানফস প্রথম পাম্প: 260LPM 31.5MPa এ ২ য় পাম্প: 130LPM 31.5MPa তৃতীয় পাম্প: 130 LPM 31.5MPa তে |
অন্যান্য |
ওজন | 10.50 টন |
(L × W × H) পরিবহন মাত্রা |
5980 × 2240 × 2480 মিমি | |
পরিবহন পথ | স্টিল ক্রলার |
