পণ্যের বিবরণ:
|
আদর্শ: | উল্লম্ব ড্রিলিং রিগ গিয়ার র্যাক্স টাইপ | ইঞ্জিন: | ডিজেল ইঞ্জিন |
---|---|---|---|
তুরপুন ক্ষমতা: | φ102 (4 ") / 7127 (5") / φ140 (5 1/2 ") | চ্যাসিস টাইপ: | হামাগুড়ি বা ট্রাক আরোহী |
পাওয়ার হেড স্ট্রোক: | 13M | মাস্তুল: | 3.2M |
লক্ষণীয় করা: | 3700 মি টপ ড্রাইভ ড্রিলিং রিগ,3700 মি টপ ড্রাইভ অয়েল রিগ,আইএসও 9001 টপ ড্রাইভ ড্রিলিং রিগ |

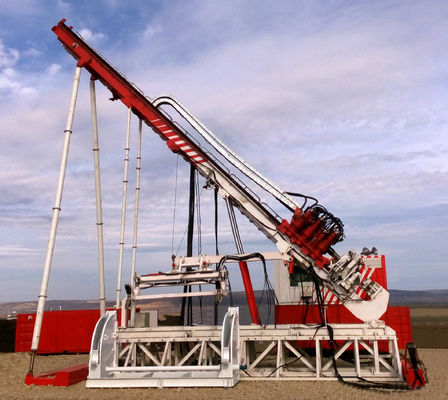

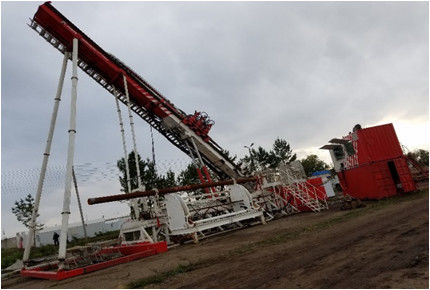

3700 মি হাইড্রোলিক টপ ড্রাইভ উল্লম্ব ড্রিলিং রিগ গিয়ার র্যাকস তেল এবং গ্যাসের জন্য
বর্ণনা:
টিওয়াইসি সিরিজের উল্লম্ব ড্রিলিং রিগ ড্রিলিং রিগের বৈশিষ্ট্য অনুসারে পেট্রোলিয়াম এবং কয়লাভিত মিথেনের নির্মাণ ও উৎপাদন প্রক্রিয়ায় ট্রেঞ্চলেস ড্রিলিং রিগ উৎপাদন ও উৎপাদনে বহু বছরের অভিজ্ঞতার ভিত্তিতে আমাদের কোম্পানির দ্বারা নতুনভাবে তৈরি করা হয়েছে। দেশে এবং বিদেশে তেল ও গ্যাস ক্ষেত্র নির্মাণ।
বৈশিষ্ট্য:
রিগ ডিজাইন যুক্তিসঙ্গত, সম্পূর্ণ, উচ্চতর কর্মক্ষমতা (সরঞ্জামগুলির সম্পূর্ণ সেট: প্রধান ইঞ্জিন, কন্ট্রোল রুম, পাওয়ার স্টেশন ইত্যাদি)।
এটি প্রধানত তেলের খনন, কয়লা-বিছানা মিথেন, শেল গ্যাস এবং সোজা ঝুঁকিপূর্ণ ওয়েলে প্রাকৃতিক গ্যাস খননের জন্য ব্যবহৃত হয়।এটি কমপ্যাক্ট স্ট্রাকচার, সুবিধাজনক পরিবহন, উচ্চ ডিগ্রি অটোমেশন এবং কম নির্মাণ খরচ এর সুবিধা রয়েছে।
মেশিনের বৈশিষ্ট্য:
1. ড্রিল সম্পূর্ণ জলবাহী ড্রাইভ গ্রহণ করে, যা ট্রাক-টাইপ, প্ল্যাটফর্ম এবং ক্রলার টাইপ হতে পারে;
2, পিনিয়ন এবং আলনা ধাক্কা এবং টান খাওয়ানোর ব্যবস্থা, স্থিতিশীল এবং নির্ভরযোগ্য আন্দোলন;
3. মাস্ট 12 ° -90 রেঞ্জের মধ্যে ড্রিলিং এঙ্গেল সামঞ্জস্য করতে পারে, এবং সামনে এবং পিছনে চলমান ডিভাইসটি অভিনব এবং অনন্য।
4, কন্টেইনার ক্যাব, ঠান্ডা এবং উষ্ণ শীতাতপ নিয়ন্ত্রিত, অপারেটরকে একটি ভাল দৃষ্টি এবং প্রশস্ত এবং আরামদায়ক কাজের পরিবেশ প্রদান করতে;
5, এলোমেলো অক্জিলিয়ারী ক্রেন, লোড এবং আনলোড ড্রিল পাইপ স্বয়ংক্রিয় ম্যানিপুলেটর দিয়ে কনফিগার করা যেতে পারে।
6. ড্রিল উন্নত ইলেক্ট্রো-হাইড্রোলিক কন্ট্রোল প্রযুক্তি গ্রহণ করে, এবং বন্ধ এবং খোলা লোড সেন্সিং এর সম্মিলিত নিয়ন্ত্রণ প্রযুক্তি ড্রিলের বিদ্যুৎ খরচ এবং সিস্টেম হিটিংকে ন্যূনতম করে তোলে এবং পুরো মেশিনের উচ্চ দক্ষতা থাকে।
স্পেসিফিকেশন:
মডেল | টিওয়াইসি -150 | TYC-245 | টিওয়াইসি -320 | |
ড্রিলিং ক্যাপাসিটি | φ102 (4 ") | 2500 মি | 3200 মি | 3700 মি |
φ127 (5 ") | 2000 মি | 2500 মি | 2900 মি | |
φ140 (5 1/2 ") | 1500 মি | 2000 মি | 2400 মি | |
ইঞ্জিন | শক্তি | 338 কিলোওয়াট | 440 কিলোওয়াট (2 সেট) | 552 কিলোওয়াট (2 সেট) |
গতি | 1900 আর/মিনিট | 2100 আর/মিনিট | 2100 আর/মিনিট | |
প্রকার | ডিজেল ইঞ্জিন | ডিজেল ইঞ্জিন | ডিজেল ইঞ্জিন | |
ঘূর্ণন | টর্ক/আরপিএম | 48000Nm 52r/মিনিট |
60000Nm 50r/মিনিট |
80000Nm 45r/মিনিট |
24000 এনএম 104 আর/মিনিট |
30000 এনএম 100 আর/মিনিট |
40000 এনএম 90 আর/মিনিট |
||
পুল এবং থ্রাস্ট ক্যাপাসিটি | জোর জোর /গতি | 1500 কেএন 11 মি/মিনিট |
2450 কেএন 9.6 মি/মিনিট |
3200 কেএন 10.5 মি/মিনিট |
জোর জোর /গতি | 100 কেএন 23 মি/মিনিট |
1600 কেএন 21 মি/মিনিট |
2000 KN 22 মি/মিনিট |
|
জোর জোর /গতি | 500 কেএন 35 মি/মিনিট |
750 কেএন 33 মি/মিনিট |
900 কেএন 35 মি/মিনিট |
|
থ্রাস্টের গতি রিগের মাস্ট পাওয়ার হেডের ওজন এবং ড্রিল পাইপের বকলিং ফোর্সের সাথে সম্পর্কিত। | ||||
চ্যাসিস টাইপ | ক্রলার মাউন্টেড চেসিস | 2 কিমি/ঘন্টা | 2.2 কিমি/ঘন্টা | 1.8 কিমি/ঘন্টা |
ট্রাক মাউন্টেড চেসিস | 80 কিমি/ঘন্টা | 80 কিমি/ঘন্টা | 80 কিমি/ঘন্টা | |
ক্ল্যাম্পিং সিস্টেম | মেকআপ টর্ক | 60 KNm | 60 KNm | 120 KNm |
শ্যাকল টর্ক | 12 KNm | 12 KNm | 300 KNm | |
ফ্লোটিং দূরত্ব | 500 মিমি | 500 মিমি | 500 মিমি | |
ডায়ম্যাটারের মাধ্যমে | -255 | -300 | Φ360 | |
পাওয়ার হেড | স্ট্রোক | 13 মি | 13 মি | 13 মি |
ট্রান্সমিশন টাইপ | গিয়ার রAC্যাক | গিয়ার রAC্যাক | গিয়ার রAC্যাক | |
ওয়াটার সুইভেল ডায়ামিটার | -75 | Φ89 | -102 | |
মাস্ট | স্লাইডিং দূরত্ব | 3.2 মি | 3.2 মি | 3.2 মি |
সামঞ্জস্যপূর্ণ কোণ | 10-90 | 10-90 | 10-90 | |
ওয়্যারলাইন উইঞ্চ ()চ্ছিক) | পুল ফোর্স | 1.5 টন | 1.5 টন | 1.5 টন |
গতি | 200 মি/মিনিট | 240 মি/মিনিট | 280 মি/মিনিট | |
রোপ ক্যাপাসিটি | 2000 মি | 2500 মি | 3000 মি | |
ড্রিলিং ক্রেন ()চ্ছিক) |
ভারোত্তোলন | 6.3Tm | 6.3Tm | 6.3Tm |
ওয়ার্কিং রেডিয়াস | ||||
অপারেশন রুম | ওজন | 5500 কেজি | ||
মাত্রা | 6058 মিমি × 2600 মিমি × 2600 মিমি | |||
প্রধান মেশিন | ওজন | 35 টন | 40 টন | 43 টন |
মাত্রা | 17 মি*3.1 মি*3.3 মি | 17.2 মি*3.1 মি*3.3 মি |
18.5 মি*3.1 মি*3.3 মি |
