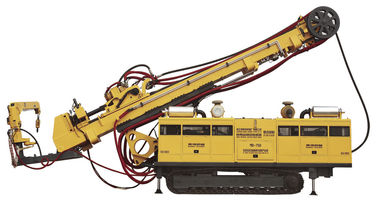

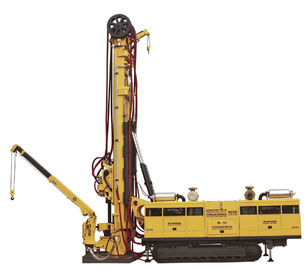

ঘূর্ণমান CBM ড্রিলিং রিগ সঙ্গে ড্রিলিং রিগ জন্য জলবাহী Winch / কাদা পাম্প সঙ্গে

ঘূর্ণমান CBM ড্রিলিং রিগ সঙ্গে ড্রিলিং রিগ জন্য জলবাহী Winch / কাদা পাম্প সঙ্গে

Ⅰ.ড্রিল ক্যাপাসিটি

Ⅱ। প্রধান মেশিন পাওয়ার
Weicai ডিজেল ইঞ্জিন সঙ্গে সজ্জিত প্রধান মেশিন।
ইঞ্জিন শক্তি: 275 কেডব্লু ঘূর্ণায়মান গতি: 2200r / মিনিট
ডাবল পাওয়ার স্ট্রাকচারের দুটি ডিজেল ইঞ্জিন দিয়ে প্রধান মেশিনটি গৃহীত হয়।
মোট শক্তি: 550 কিলোওয়াট
সর্বাধিক প্রবাহ হার: 560 ল / বন্ধ টাইপ জলবাহী সিস্টেম জন্য।
সর্বাধিক প্রবাহ হার: খোলা টাইপ জলবাহী সিস্টেমের জন্য 630L / min।

Ⅲ। ড্রিল হেড
কম গতি উচ্চ টর্কে জলবাহী পাম্প গ্রহণ মধ্যে, 2 গতি স্থায়ীভাবে steplessly
রেটযুক্ত টর্চ 34000 N · ঘূর্ণন গতি 85r / মিনিট, গতি নিয়মিত steplessly
রেটযুক্ত টর্কে 17000N · m ঘূর্ণন গতি 170r / মিনিট, গতি নিয়মিত steplessly
রিগ চারটি পোকেন হাইড্রোলিক মোটরকে ফ্রন্টে তৈরি করে একটি পাল্টা শকিং টক 42000 ন।
প্রথম গিয়ার হ্রাস শীর্ষ ড্রাইভিং সঙ্গে ড্রিল মাথা গৃহীত; বসন্ত ডাম্পিং কাঠামো দিয়ে ভাসমান কাঠামোটি গ্রহণ করে Φ75 মিমি ব্যাসে ফাঁপা টাকুটি হয়।
ড্রিল মাথা সুইং কোণ 0-45 ° হয়, এবং অনুভূমিক চলমান স্ট্রোক হয় 0.75 মি।
ওয়্যার্ড ডাইরেক্টাল কন্ট্রোল সিস্টেমটি স্পাইন্ডল-এর উপর নির্ভর করে- ডাইরেক্ট-পরিবর্তনশীল ঢাল খনি ড্রিলিং।

Ⅳ। ড্রিল রিগ এর জোড় এবং টানা বাহিনী
উত্তোলন ক্ষমতা: মেশিনটি 75 টন সর্বোচ্চ। 35m / মিনিটের মধ্যে সর্বাধিক উত্তোলন গতি সহ ক্ষমতা উঠানো,
গতি stepless নিয়মিত হয়।
ফ্যাটিং ফোর্স: মেশিন 16 টন সর্বোচ্চ। 110 মিলি / মিনিটের মধ্যে সর্বোচ্চ খাওয়ানোর গতির সাথে খাওয়ানো শক্তি,
গতি stepless নিয়মিত হয়।
সর্বোচ্চ তিনটি তেল সিলিন্ডারকে একত্রিত করা এবং ম্যাক্সের সাথে টানতে একত্রিত করা হয়। খাওয়ানো এবং স্ট্রোক 11.8 এম pulling

Ⅴ। জিঁিজর
ওল সিলিন্ডার ওপেন-টাইপ বাট ক্ল্যাম্পিং স্ট্রাকচারটি সর্বাধিক ম্যাক্স টর্কে বন্ধ করে 100000 N · m এবং টর্কে 5000 N · m

Ⅵ। অ্যাঙ্করিং ব্লক
বৃহত্তম খোলার দিয়া হল 650 মিমি।

Ⅶ জলবাহী হুড়কা
প্রধান চোরাচালানকারী:
সর্বোচ্চ উত্তোলন ক্ষমতা: 3 টন (বিরল ড্রাম)
ইস্পাত তারের দিয়া: 10 মিমি
দড়ি ক্ষমতা: 120 মি
সর্বাধিক উত্তোলন ক্ষমতা 60 মি / মিনিট, এটি stepless shiftable হয়।

অক্জিলিয়ারী ওয়্যাঙ্ক:
সর্বোচ্চ উত্তোলন ক্ষমতা: 1.5 টন (বিরল ড্রাম)
ইস্পাত তারের দিয়া: 8mm
দড়ি ক্ষমতা: 1500 মি
একক ওয়্যার জোতা গতি 0-280 মি / মিনিট, এটি stepless নিয়মিত এবং লিফট জন্য ব্যবহৃত হয়
এবং মাউন্ট সনাক্ত ডিভাইস।

Ⅷ। অন্যান্য
1। মাদ পাম্প
এটি জলবাহী stepless নিয়মিত প্রবাহ হার দিয়ে চালিত হয়।
সর্বাধিক প্রবাহ হার 0-600L / মিনিট এবং সর্বোচ্চ চাপ হয় 10 MPa।
ফোম পাম্প 2. ফ্লা হার: 0-1 এল / মিনিট
3. স্ফুলিঙ্গ পাম্প ফ্লা হার: 0-15 এল / এইচ
4. চ্যাসি:
গৃহীত ক্রলার-টাইপ চ্যাসি, 3 কিলোমিটার / সর্বোচ্চ গতিতে দুটি গতিতে ভ্রমণ করে।
5.বিষয়ক ডিজেল ট্যাঙ্ক: 700L
6.হাইড্রুলিক তেল ট্যাঙ্ক: 800L
7. মাত্রা (এল * ওয়াট * এইচ): 12500mm * 3200mm * 3400mm
8. সর্বনিম্ন ওজন: 38 টন
