পণ্যের বিবরণ:
|
| মডেল: | কামিন্স 6CTA (টার্বোচার্জড এবং চার্জ ওয়াটার কুলড) | উত্পাটন: | 8.3L (2.19 ইউএস গ্যালন) |
|---|---|---|---|
| শক্তি: | 178kW (240HP) | রেট করা RPM (ফ্যাক্টরি সেটিং): | 2200RPM |
| ঘূর্ণন মোটর: | ডাবল হাইড্রোলিক মোটর -ভেরিয়েবল এবং রিভার্সিবল মেকার: SAUER-DANFOSS | ওজন: | 14500 কেজি (31973 পাউন্ড) |
| পরিবহন মাত্রা (L × W ×H ): | 5900×2240×2500mm (232.3×88.1×98.4 ইঞ্চি) | ||
| লক্ষণীয় করা: | সম্পূর্ণ হাইড্রোলিক ডায়মন্ড কোর ড্রিলিং রিগ,178kW ডায়মন্ড কোর ড্রিলিং রিগ,2200rpm কোর ড্রিলিং রিগ |
||

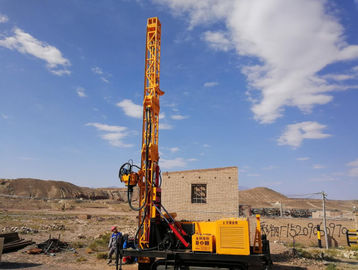

সম্পূর্ণ হাইড্রোলিক ডায়মন্ড কোর রিগ জিওটেকনিক্যাল ড্রিলিং সরঞ্জাম
হাইড্রোলিক আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ খনি অন্বেষণের উদ্দেশ্যে ড্রিলিং গর্তের জন্য উপযুক্ত, এছাড়াও এগুলি সারফেস কোরিং, রেলওয়ে ইঞ্জিনিয়ারিং, টানেলিং, নির্মাণ এবং জল সংরক্ষণ প্রকল্পে ব্যবহার করা যেতে পারে।আপনি নিশ্চিতভাবে এটি চমৎকার এবং নির্ভরযোগ্য কর্মক্ষমতা দ্বারা অনেক উপকৃত হবে.
I. রিগের প্রধান বৈশিষ্ট্য:
1. তেল পাম্প মোটরকে ঘোরাতে চালিত করে, হাইড্রোলিক সিলিন্ডার একটি বুরুজ ছাড়াই কাজ করে।
2. ঘূর্ণন, ফিড, পাম্পিং এবং ক্ল্যাম্পিংয়ের মূল ড্রিলিং মেশিন সিস্টেম তরল ড্রাইভের উপর নির্ভর করে;যেকোনো প্রতিযোগীর চেয়ে আপনার ড্রিলিং কাজকে মসৃণ করা;
3. দ্রুত তুরপুন গতি কলাম, বীট প্রযোজ্যতা দ্বারা কাজের টানেলের যেকোন কোণ থেকে গর্ত ড্রিল করতে পারে;
4. ভি-গাইড সহ, রিগ একটি প্রধান অক্ষ সম্পর্কে সর্বোচ্চ ঘনত্ব প্রদান করে;
5. রক্ষণাবেক্ষণ, মেরামত, disassembly, ইনস্টলেশন এবং আন্দোলন সহজ.
সমস্ত হাইড্রোলিক আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ পাওয়ার ইউনিট, মেশিন বডি, কন্ট্রোল প্যানেল, রোটেশন ইউনিট, রড ধারক এবং কাদা পাম্পের সমন্বয়ে গঠিত।
২.HYDX-6 এর প্রধান কর্মক্ষমতা পরামিতি
এই টেবিলের পরিসংখ্যানগুলি ক্ষেত্র অভিজ্ঞতার উপর ভিত্তি করে গণনা করা হয়েছে এবং যুক্তিসঙ্গতভাবে প্রত্যাশিত হতে পারে।প্রকৃত ড্রিলিং ক্ষমতা নির্ভর করবে ইন-হোল্ড টুল এবং শর্ত, ড্রিলিং কৌশল এবং ব্যবহৃত সরঞ্জামের উপর।
| ডিজেল ইঞ্জিন | মডেল | কামিন্স 6CTA (টার্বোচার্জড এবং চার্জ ওয়াটার কুলড) |
| উত্পাটন | 8.3L (2.19 ইউএস গ্যালন) | |
| শক্তি | 178kW (240HP) | |
| রেট করা RPM (ফ্যাক্টরি সেটিং) | 2200rpm | |
| তুরপুন ক্ষমতা | BQ হাইড্রোলিক ডায়মন্ড কোর রিগ | 2000 মি (6560 ফুট) |
| NQ | 1600 মি (5248 ফুট) | |
| সদর দপ্তর | 1300 মি (4264 ফুট) | |
| PQ হাইড্রোলিক ডায়মন্ড কোর রিগ | 1000 মি (3280 ফুট) | |
| ঘূর্ণন মোটর | ডাবল হাইড্রোলিক মোটর -ভেরিয়েবল এবং রিভার্সিবল মেকার: SAUER-DANFOSS | |
| RPM | দুই শিফট/ স্টেপলেস পরিবর্তন 0-1100 RPM | |
| হাইড্রোলিক ডায়মন্ড কোর রিগ এর অনুপাত | ১ম ৮.৭৭৬:১ ২য় ২.৭১৬:১ | |
| হেড ওপেনার | হাইড্রোলিক ড্রাইভের সাথে পাশের দিকে স্লাইডিং উপায় | |
| ড্রিল হেড | হাইড্রোলিক চক (PQ) | হাইড্রোলিকভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত সি ক্লোজড টাইপ অক্ষীয় হোল্ডিং ক্ষমতা 222 400 N |
| সর্বোচ্চটর্ক | 6400 N·m(4717 lbf·ft) | |
| ব্যাস ধরুন | 121 মিমি (4.76 ইঞ্চি) | |
| সর্বোচ্চটাকু এর উত্তোলন ক্ষমতা | 220 kN(49456 lbf) | |
| সর্বোচ্চখাওয়ানোর শক্তি | 110 kN(24728 lbf) | |
| প্রাথমিক পাম্প | হাইড্রোলিক পাম্প: রোটেটর, উইঞ্চ মাড পাম্প এবং লেভেলিং জ্যাক চালানোর জন্য অক্ষীয় পিস্টন পরিবর্তনশীল স্থানচ্যুতি ট্রিপ্লেক্স পাম্প।লোড সেন্সিং সিস্টেম সহ। | মেকার: DANFOSS 1st পাম্প: 200LPM এ 31.5MPa 2য় পাম্প:120LPM 28MPa 3য় পাম্প: 16MPa এ 102 LPM |
| হাইড্রোলিক ট্যাঙ্ক | ক্ষমতা | 420 L (111 ইউএস গ্যালন) |
| উত্তোলনের গতি (একক তার) | 38-70মি/মিনিট (বেয়ার ড্রাম) | |
| প্রধান ক্ষমতা | উত্তোলন বল (একক তার) | 120kN(26976 lbf) |
| উত্তোলন | ইস্পাত তারের ব্যাস | 22 মিমি (0.86 ইঞ্চি) |
| ইস্পাত তারের দৈর্ঘ্য | 50 মি (164 ফুট) | |
| ওয়্যারলাইন উত্তোলনের ক্ষমতা | উত্তোলন বাহিনী (একক তার) | 15 kN(3372 lbf) (বেয়ার ড্রাম) |
| ইস্পাত তারের ব্যাস | 6 মিমি (0.24 ইঞ্চি) | |
| ইস্পাত তারের দৈর্ঘ্য | 2000 মি (6560 ফুট) | |
| মাস্ট উচ্চতা | 11 মি (36 ফুট) | |
| মাস্ট সামঞ্জস্য কোণ | 0°—90° | |
| হাইড্রোলিক ডায়মন্ড কোর রিগের ড্রিলিং কোণ | অনুভূমিক থেকে 90º উল্লম্ব নিচে 45º বন্ধ | |
| মাস্তুল | খাওয়ানো স্ট্রোক | 3800 মিমি (150 ইঞ্চি) |
| স্লিপেজ স্ট্রোক | 1500 মিমি (59 ইঞ্চি) | |
| ফিড পুল | 22000 কেজি (48510 পাউন্ড) | |
| ফিড থ্রাস্ট | 11000 কেজি (24255 পাউন্ড) | |
| রড টান | 3 মি বা 6 মি (9.84 ফুট বা 19.68 ফুট) | |
| টাইপ | পারস্পরিক পাম্প ট্রিপলেক্স প্লাঙ্গার | |
| মডেল | BW320 | |
| কাদা পাম্প | স্ট্রোক | 110 মিমি (4.3 ইঞ্চি) |
| আউটপুট ভলিউম | 320,230,165,118 লি/মিনিট (84.5, 61, 44, 31 ইউএস গ্যালন/মিনিট) | |
| নির্গত চাপ | 4.0, 5.0, 6.0, 8.0 MPa (580, 725, 870, 1160 psi) | |
| ফুট ক্ল্যাম্প | ক্ল্যাম্পিং স্কোপ | 55.5-117.5 মিমি (2.19-4.63 ইঞ্চি) গর্তের মাধ্যমে Ф154 মিমি(6.06 ইঞ্চি) |
| ওজন | 14500 কেজি (31973 পাউন্ড) | |
| অন্যান্য | পরিবহন মাত্রা (L × W ×H ) | 5900×2240×2500mm (232.3×88.1×98.4 ইঞ্চি) |
| পরিবহন পথ | ইস্পাত ক্রলার |
