পণ্যের বিবরণ:
|
| প্রকার: | HYDX-6 সম্পূর্ণ হাইড্রোলিক ডায়মন্ড কোর রিগ | শক্তি: | 179KW |
|---|---|---|---|
| মডেল: | Commands 6CTA8.3-C240 | গতি: | 2200 rpm |
| বি কিউ: | 2000m | NQ: | 1800m |
| এইচকিউ: | 1300m | PQ: | 1000m |
| ওজন: | 14500kg | Dimessions: | 6250 * 2220 * 2500mm |
| লক্ষণীয় করা: | জলবাহী ড্রিল শিঙা,কোর ড্রিল রিগস |
||

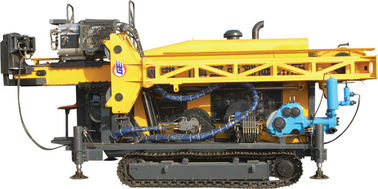

কামিন্স 6CTA 1300 এম হকি (89mm) হাইডক্স -6 সম্পূর্ণ হাইড্রোলিক ডায়মন্ড কোর রিগ
I. সাধারণ ভূমিকা
এটা বিশ্বের উন্নত প্রযুক্তির ভিত্তিতে উন্নত একটি পুঙ্খানুপুঙ্খভাবে নতুন টাইপ ড্রিলিং রিক। HYDX-6 নকশা যুক্তিসঙ্গত, কর্মক্ষমতা চমত্কার, অপারেশন জন্য সহজ এবং রক্ষণাবেক্ষণ জন্য সুবিধাজনক।
HYDX-6 জলবাহী হীরা কোর রিগ উভয় slant এবং উল্লম্ব তুরপুন প্রয়োগ করা যেতে পারে। হীরক এবং কারবাইড মিশ্র বিট ড্রিলিং দিয়ে সজ্জিত একটি তির্যক হচ্ছে, এটি ভূতত্ত্ব, ধাতুবিদ্যা, কয়লা খনির, Nuke শিল্প এবং জলবিদ্যা পরিমাপ ক্ষেত্রের মধ্যে ব্যবহার করা যেতে পারে। এটি বিবিউ, এনকিউ, এইচকিউ এবং পিকিউ ড্রিলিং জন্য একটি অসামান্য চীন ড্রিল রিগ।
রঙ্গের প্রধান বৈশিষ্ট্য :
হাইড্রোলিক হীরা কোর রিগ, ট্র্যাক দিয়ে সজ্জিত, একটি জলবাহী ড্রাইভিং সিস্টেম আছে। এটি একটি সংক্ষিপ্ত কিন্তু উন্নত কাঠামোর মালিক, যার একটি বিদ্যুৎচালিত মোটর এবং এটি 2 গিয়ারের জন্য সামঞ্জস্যপূর্ণ গতি দ্বারা পরিচালিত। একটি গতি পরিবর্তনশীল শৃঙ্খল সঙ্গে কাজ তেল সিলিন্ডার সঙ্গে, তার কর্মক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য। একটি সঠিক গর্ত - তুরপুন কোণ নিশ্চিত করার জন্য মস্তিষ্কে 0 ° 90 ° থেকে পরিসীমা মধ্যে স্থায়ী হয়। ঋতুর নিম্ন মাধ্যাকর্ষণ কেন্দ্র একটি অবিচলিত অপারেশন প্রতিশ্রুতি। এবং এই জলবাহী হীরা কোর রিগ একটি ব্যাপক দৃশ্য সঙ্গে একটি সুবিধাজনক এবং আরামদায়ক কাজ পরিস্থিতিতে অপারেটর সরবরাহকারী। সংক্ষেপে, হাইড্রোলিক হীরা কোর রিগ একটি সুন্দর সীমারেখা আছে এবং একটি মানুষ ভিত্তিক নকশা ধারণা দেখায়।
(1) নির্ভরযোগ্য মান হাইড্রুলিক ডায়মন্ড কোর রিগ
প্রধান অংশ এবং ইঞ্জিন, ডিজেল ইঞ্জিন, জলবাহী পাম্প, গিয়ার reducer এবং কিছু কী ভালভ এবং জলবাহী জিনিসপত্র সহ সহায়ক সরঞ্জাম, সুপরিচিত ব্রান্ডের সব পণ্য।
(2) উচ্চ ফলপ্রসু
বড় ঘূর্ণন সঁচারক বল, শক্তিশালী ড্রাইভিং শক্তি, যুক্তিসঙ্গত এবং বাস্তব নকশা, উন্নত নিয়ন্ত্রণ মোড এবং একটি 6-মিটার দীর্ঘ (19.7 ফুট) তুরপুন ছড় চালান উচ্চ অপারেশন দক্ষতা গ্যারান্টি।
(3) পরিবেশ সুরক্ষা
ডিজেল ইঞ্জিন পেশাগতভাবে গোলমাল এবং অন্যান্য দূষণ কমাতে ডিজাইন করা হয় (গোলমাল 72 ডিবি'র বেশি হতে পারে না), যা শহুরে এলাকায় চালিত যথোপযুক্ত কাজ করে।
(4) শক্তি সংরক্ষণ হাইড্রোলিক ডায়মন্ড কোর রিগ
লোডিং-সেন্সর-নিয়ন্ত্রণের উন্নত প্রযুক্তিটি হাইড্রোলিক হিরের কোর রিগকে চালিত শক্তি এবং তাপ স্রাবের ন্যূনতম পরিমাণে কমাতে সাহায্য করে।
HYDX-6 একটি অসামান্য বহিরাগত চেহারা, একটি কম্প্যাক্ট গঠন, একটি নির্ভরযোগ্য ফাংশন, এবং একটি নমনীয় অপারেটিং সিস্টেম। এই সমস্ত কারণগুলি দেশীয় এবং বিদেশে উভয় বাজারে একই পণ্যের মধ্যে সেরা পছন্দ তৈরি করেছে।
২। HYDX-6 এর প্রধান পারফরম্যান্স প্যারামিটার
এই সারণির পরিসংখ্যান গণনা করা হয়েছে, ক্ষেত্রের অভিজ্ঞতার উপর ভিত্তি করে, এবং যথাযথভাবে প্রত্যাশিত হতে পারে। বাস্তব ড্রিলিং ক্ষমতা ইন হোল্ডিং সরঞ্জাম এবং অবস্থার উপর নির্ভর করে, ড্রিলিং কৌশল এবং যন্ত্রপাতি ব্যবহার করা হবে।
| ডিজেল ইঞ্জিন | মডেল | কামিন্স 6CTA (টর্চার্চার এবং চার্জ ওয়াটার কুলেড) |
| উত্পাটন | 8.3 এল (2.19 মার্কিন গ্যালন) | |
| ক্ষমতা | 178 কিলোওয়াট (240 এইচপি) | |
| রেটিত RPM (ফ্যাক্টরি সেটিং) | 2200rpm | |
| ড্রিলিং ক্যাপাসিটি | বিQ হাইড্রুলিক ডায়মন্ড কোর রিগ | 2000 মি (6560 ফুট) |
| NQ | 1600 মিটার (5২8 ফুট) | |
| এইচকিউ | 1300 মি (4264 ফুট) | |
| PQ হাইড্রুলিক ডায়মন্ড কোর রিগ | 1000 মি (3২80 ফুট) | |
| ঘূর্ণন মোটর | ডাবল হাইড্রোলিক মোটর- বৈশ্বিক এবং বিপরীতমুখী Maker: SAUER-DANFOSS | |
| আরপিএম | দুই শিফ্ট / স্টেথেস পরিবর্তন 0-1100 RPM | |
| হাইড্রোলিক ডায়মন্ড কোর রিগ এর অনুপাত | 1 ম 8.776: 1 দ্বিতীয় 2.716: 1 | |
| হেড খোলা | জলবাহী ড্রাইভ সঙ্গে sidewise সহচরী উপায় | |
| ড্রিল হেড | হাইড্রুলিক চাক (PQ) | হাইড্রোলিকভাবে খোলা, ডিস্ক স্প্রিং ক্ল্যাম্পিং, সাধারণত সি বন্ধ প্রকার অক্ষীয় হোল্ডিং ক্যাপাসিটি 222 400 এন |
| সর্বোচ্চ। ঘূর্ণন সঁচারক বল | 6400 N · m (4717 lbf · ft) | |
| হিট ব্যাসার্ধ | 121 মিমি (4.76 ইঞ্চি) | |
| সর্বোচ্চ। স্পাইন্ডল এর উদ্ধরণ ক্ষমতা | 220 কেএন (49456 lbf) | |
| সর্বোচ্চ। ভোজন শক্তি | 110 কেএন (২4২88 এলবিএফ) | |
| প্রাথমিক পাম্প | হাইড্রোলিক পাম্প: অক্ষীয় পিস্টন পরিবর্তনশীল স্থানচ্যুতি রোটেটর, চার্চ কাদা পাম্প এবং সমতলকরণ জ্যাক ড্রাইভিং জন্য ট্রিপলাস পাম্প। লোড সেন্সিং সিস্টেমের সাথে | নির্মাতা: ড্যানফাস 1 ম পাম্প: ২২.5 এমপিএর ২ য় পাম্পে ২ য় এলপিএম: ২8 এমপিা 3 য় পাম্পে 1২0 এলপিএম: 16 এমপিআরে 102 এলপিএম |
| হাইড্রোলিক ট্যাঙ্ক | ধারণক্ষমতা | 420 এল (111 মার্কিন গ্যালন) |
| ঘূর্ণায়মান গতি (একক তারের) | 38-70 মি / মিনিট (বেয়ার ড্রাম) | |
| প্রধানের ক্যাপাসিটি | উত্তোলন বল (একক তারের) | 120kN (26976 lbf) |
| খাটান | ইস্পাত ওয়্যার ব্যাসার্ধ | 22 মিমি (0.86 ইঞ্চি) |
| ইস্পাত তারের দৈর্ঘ্য | 50 মি (164 ফুট) | |
| ওয়্যারলাইন বহিঃপ্রকাশের ক্ষমতা | Hoisting ফোর্স (একক তারের) | 15 কেএন (337২ lbf) (বেয়ার ড্রাম) |
| ইস্পাত ওয়্যার ব্যাসার্ধ | 6 মিমি (0.24 ইঞ্চি) | |
| ইস্পাত তারের দৈর্ঘ্য | 2000 মি (6560 ফুট) | |
| মস্ত উচ্চতা | 11 মি (36 ফুট) | |
| মস্ত বিন্যাস | 0 ° -90 ° | |
| জলবাহী ডায়মন্ড কোর রিগ ডিলিং এঙ্গেল | 45º অফ অনুভূমিক 90 ডিগ্রী ডাউন ডাউন | |
| মাস্তুল | স্ট্রোক খাওয়ানো | 3800 মিমি (150 ইঞ্চি) |
| স্লিপেজ স্ট্রোক | 1500 মিমি (59 ইঞ্চি) | |
| ফিড পুল | 22000 কেজি (48510 পাউণ্ড) | |
| ফিড থ্রাস্ট | 11000 কেজি (24,255 পাউণ্ড) | |
| রড পল | 3 মি বা 6 মি (9.84 ফুট বা 19.68 ফুট) | |
| আদর্শ | রিসিপ্রোকিং পাম্প ট্রিপলক্স নিমজ্জিত | |
| মডেল | BW320 | |
| মাদ পাম্প | ঘাই | 110 মিমি (4.3 ইঞ্চি) |
| আউটপুট ভলিউম | 320,230,165,118 L / মিনিট (84.5, 61, 44, 31 মার্কিন গ্যালন / মিনিট) | |
| নির্গত চাপ | 4.0, 5.0, 6.0, 8.0 এমপিএ (580, 7২5, 870, 1160 সাই) | |
| পা ক্ল্যাম্প | ক্ল্যাম্পিং সুযোগ | 55.5-117.5 মিমি (2.19-4.63 ইঞ্চি) গর্ত মাধ্যমে Ф154mm (6.06 ইঞ্চি) |
| ওজন | 14500 কেজি (31973 পাউণ্ড) | |
| অন্যরা | পরিবহন মাত্রা (L × W × H) | 5900 × ২২40 × ২500 মিমি (23২.3 × 88.1 × 98.4 ইঞ্চি) |
| পরিবহন পথ | ইস্পাত ক্রলার |
