ভূগর্ভ ড্রিল রিগ
>

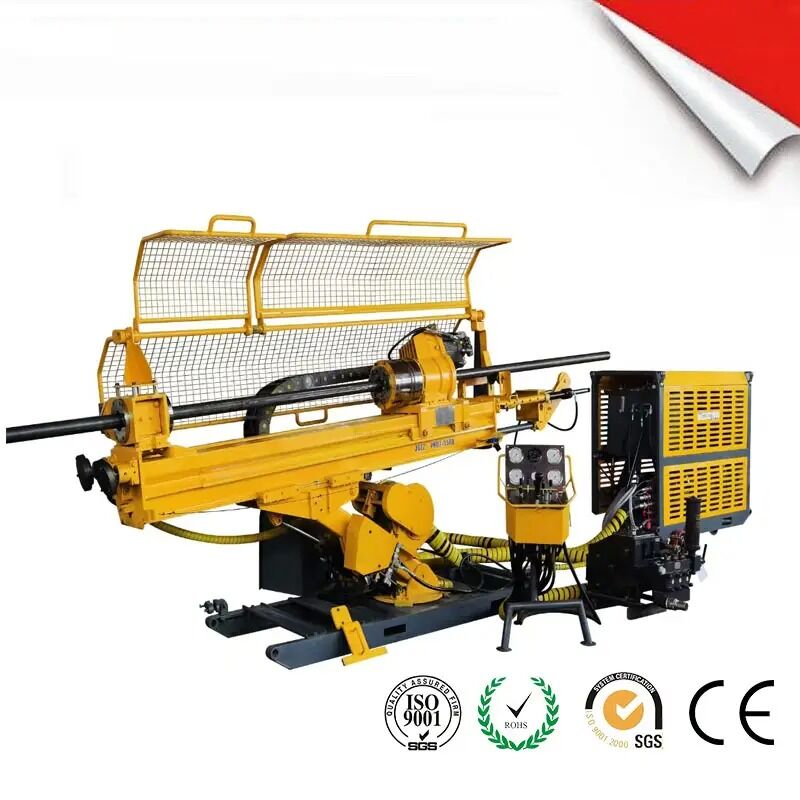

UN1000 ভূগর্ভস্থ কোর ড্রিলিং রিগ

UN1000 ভূগর্ভস্থ কোর ড্রিলিং রিগ

ব্র্যান্ডের নাম: SINOCOREDRILL
মডেল নম্বর: ইউএন1000
MOQ.: N/A
পেমেন্ট শর্তাবলী: এল/সি, টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO9001
তুরপুন ক্ষমতা:
BQ1300M; NQ1000M; HQ500M
আবেদন:
খনিজ অনুসন্ধান; ভূগর্ভস্থ; টানেল
বৈদ্যুতিক মোটর/আরপিএম পাওয়ার:
75kW (1450r/মিনিট)
সর্বোচ্চ টর্ক:
১৬৫০ এনএম
টাকু গতি:
0-1400r/মিনিট
তুরপুন কোণ:
মহাকাশে 0-180° সর্ব-দিকনির্দেশক
বিশেষভাবে তুলে ধরা:

ভূগর্ভস্থ কোর ড্রিলিং রিগ

,

UN1000 ভূগর্ভস্থ ড্রিলিং প্ল্যাটফর্ম

,

গ্যারান্টি সহ কোর ড্রিলিং রিগ

পণ্যের বিবরণ
মূল বৈশিষ্ট্য
সমান টান এবং ধাক্কা শক্তি সঙ্গে মস্ত কাঠামো

মাস্ট হ'ল ড্রিলিং রিগের মেরুদণ্ড। ডাবল-আউট রড তেল সিলিন্ডারটি সরাসরি মাস্টের সাথে সংযুক্ত থাকে, যা রক্ষণাবেক্ষণ ব্যয় হ্রাস করতে পারে এবং সমান টান এবং ধাক্কা দেওয়ার শক্তি সরবরাহ করতে পারে।UN1000 ড্রিলিং প্ল্যাটফর্ম মস্তকে কোন পরিবর্তন ছাড়াই উপরের দিকে ড্রিল করার ক্ষমতা আছে. মস্তকের দুই পাশে পরিধান প্রতিরোধী স্ট্রিপ দিয়ে সজ্জিত, যা দীর্ঘ সেবা জীবন এবং কম রক্ষণাবেক্ষণ খরচ নিশ্চিত করে।

নাইট্রোজেন স্প্রিং হোল্ডার

নাইট্রোজেন স্প্রিং হোল্ডার হাইড্রোলিকভাবে খোলা এবং নাইট্রোজেন দ্বারা clamped হয়। নাইট্রোজেন তেল সিলিন্ডার সেবা জীবন 1 মিলিয়ন বার পর্যন্ত পৌঁছাতে পারে, ব্যাপকভাবে সরঞ্জাম রক্ষণাবেক্ষণ খরচ কমানো.চাক এবং হোল্ডারের মধ্যে সংযোগ মানব ত্রুটির কারণে ড্রিল পাইপ পড়ে যাওয়ার ঝুঁকি এড়াতে পারে।

মেকানিক্যাল পাওয়ার হেড উপাদান

পাওয়ার হেড হ'ল ড্রিলিংয়ের কেন্দ্রবিন্দু। পিএইচডি ড্রিলিংটি স্থায়িত্ব বাড়ানোর জন্য একটি অতিরিক্ত বড় ভারবহন নকশা গ্রহণ করে। গিয়ারবক্সটি সম্পূর্ণরূপে আবদ্ধ,যা সহজেই বিভিন্ন কোণে ড্রিলিং অপারেশন মোকাবেলা করতে পারেB, N এবং H ড্রিল পাইপগুলির নির্মাণের প্রয়োজনীয়তা পূরণের জন্য স্লিপগুলি দ্রুত প্রতিস্থাপন করা যেতে পারে। চকটি স্প্রিংস দ্বারা clamped এবং হাইড্রোলিকভাবে মুক্তি পায়,ক্যাপসুল চকের তেল ফাঁসের আশঙ্কা ছাড়াই.

বিশেষ উল্লেখ
ড্রিল হোল ব্যাসার্ধ ড্রিলিং গভীরতা (নীচে/অনুভূমিক/উপরে)
বি ১৩০০ মিটার / ১৩০০ মিটার / ৮০০ মিটার
এন 1000 মিটার / 1000 মিটার / 500 মিটার
এইচ ৫০০ মি / ৫০০ মি / ৩০০ মি
ড্রিলিং কোণ ০-১৮০° ওমনিডাইরেকশনাল
মোটর শক্তি / গতি 75kW / (1450rpm)
প্রধান পাম্পের সর্বাধিক প্রবাহ ১৪৫ লিটার/মিনিট
প্রধান পাম্পের সর্বাধিক চাপ ৩০ এমপিএ
অক্জিলিয়ারি পাম্পের সর্বাধিক প্রবাহ ৬৫ লিটার/মিনিট
সহায়ক পাম্পের সর্বাধিক চাপ ২৪ এমপিএ
খাওয়ানোর স্ট্রোক 1.8 মিটার
খাওয়ানোর গতি 0.8m/s
খাওয়ানোর শক্তি ১০৮ কেএন
উত্তোলন শক্তি ১০৮ কেএন
ড্রাইভিং মোড বৈদ্যুতিক মোটর
গর্তের মধ্য দিয়ে স্পিন্ডলের অভ্যন্তরীণ ব্যাসার্ধ ৯৩ মিমি
স্পিন্ডল গতি 0-1400rpm
সর্বাধিক টর্ক ১৬৫০ এনএম
উইঞ্চ লিফটিং ফোর্স ১২ কেএন (খালি ড্রাম) ৪ কেএন (পুরো ড্রাম)
রোপ ক্যাপাসিটি ১৩০০ মিটার
দড়ি গতি ২৫০ মিটার/মিনিট (ফুল ড্রাম) ৯০ মিটার/মিনিট (খালি ড্রাম)
ইস্পাত তারের দড়ি ব্যাসার্ধ ৫ মিমি
উইঞ্চের কাজের চাপের পার্থক্য ২০ এমপিএ
হোল্ডারের ধরন নাইট্রোজেন তেল সিলিন্ডার
হোল্ডারের সর্বাধিক গর্ত ব্যাসার্ধ 170 (কভার সরানো)
অক্ষীয় ক্ল্যাম্পিং ফোর্স ১১৮ কেএন
বালির পাম্পের সর্বাধিক চাপ ১০ এমপিএ
বালির পাম্পের সর্বাধিক প্রবাহ ১৬০ লিটার/মিনিট
ড্রিল রিগ সামগ্রিক মাত্রা (L × W × H) ৩৮০০×৯৮০×১৮৯০ মিমি
বিদ্যুৎ কেন্দ্রের মাত্রা (L×W×H) 2080×1100×1660 মিমি
অপারেশন প্ল্যাটফর্মের মাত্রা (L×W×H) ৪২০×৭০০×১১০০ মিমি
বিছানার ওজন ১৯০০ কেজি
মোটর গাড়ির ওজন ১১০০ কেজি
অপারেশন প্ল্যাটফর্মের ওজন ৮০ কেজি
  • সুরক্ষা নেট অপারেটরের নিরাপত্তা নিশ্চিত করে।
  • ডাবল-আউট রড কম্পোজিট তেল সিলিন্ডার সর্বাধিক মেশিন শরীর এবং সর্বোচ্চ স্ট্রোক সক্ষম, 3m ড্রিল পাইপ সঙ্গে নির্মাণ কাজ দক্ষতা উন্নত করার অনুমতি দেয়,ধ্রুবক গতি এবং সমান ধাক্কা এবং টান শক্তি সঙ্গে.
  • সরঞ্জাম এবং ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা একাধিক সুরক্ষা দিয়ে সজ্জিত।
  • যান্ত্রিক স্প্রিং চকটি নির্ভরযোগ্য এবং টেকসই, কার্যকরভাবে ক্যাপসুল চকের সহজ তেল ফাঁসের সমস্যা সমাধান করে।
  • পাওয়ার মডিউলটি সাইটের সাথে মানিয়ে নেওয়া সহজ।
  • U6 Atlas Copco Eprioc এর কপি ।
প্রয়োগ

সিনোকোরড্রিলের ভূগর্ভস্থ কোর রিগগুলির একটি উন্নত, বহুমুখী এবং কম্প্যাক্ট ডিজাইন রয়েছে যা তাদের ভূগর্ভস্থ পরিবেশ এবং বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
