ভূগর্ভ ড্রিল রিগ
>
UN1500 আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ, সর্বোচ্চ টর্ক 1650Nm এবং 1500m গভীরতার জন্য 0-180° সর্বমুখী ড্রিলিং

UN1500 আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ, সর্বোচ্চ টর্ক 1650Nm এবং 1500m গভীরতার জন্য 0-180° সর্বমুখী ড্রিলিং

ব্র্যান্ডের নাম: SINOCOREDRILL
মডেল নম্বর: UN1500
MOQ.: N/A
পেমেন্ট শর্তাবলী: এল/সি, টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO9001
তুরপুন ক্ষমতা:
BQ: 1500m/1500m/1000m
তুরপুন কোণ:
0-180° সর্বমুখী
আবেদন:
খনিজ অনুসন্ধান; ভূগর্ভস্থ; টানেল
টাকু গতি:
0-1400r/মিনিট
বৈদ্যুতিক মোটর/আরপিএম পাওয়ার:
90kW (1450r/মিনিট)
সর্বোচ্চ টর্ক:
১৬৫০ এনএম
বিশেষভাবে তুলে ধরা:

আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ 1650Nm টর্ক

,

সর্বমুখী ড্রিলিং রিগ 1500m গভীরতা

,

ওয়ারেন্টি সহ আন্ডারগ্রাউন্ড ড্রিল রিগ

পণ্যের বিবরণ
ইউএন১৫০০ আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ
মূল বৈশিষ্ট্য
সমান টান এবং ধাক্কা বল সহ মাস্ট স্ট্রাকচার

ড্রিল রিগের মেরুদণ্ড হিসেবে মাস্ট কাজ করে। ডাবল-আউট রড অয়েল সিলিন্ডার সরাসরি মাস্টের সাথে সংযুক্ত থাকে, যা রক্ষণাবেক্ষণের খরচ কমায় এবং সমান টান ও ধাক্কা বল প্রদান করে। ইউএন১০০০ ড্রিল রিগ মাস্টে কোনো পরিবর্তন ছাড়াই উপরের দিকে ড্রিল করতে পারে। মাস্টের উভয় পাশে পরিধান-প্রতিরোধী স্ট্রিপ রয়েছে, যা দীর্ঘ পরিষেবা জীবন এবং ন্যূনতম রক্ষণাবেক্ষণ খরচ নিশ্চিত করে।

নাইট্রোজেন স্প্রিং হোল্ডার

নাইট্রোজেন স্প্রিং হোল্ডার হাইড্রোলিক ওপেনিং এবং নাইট্রোজেন ক্ল্যাম্পিং-এর সাথে কাজ করে। নাইট্রোজেন অয়েল সিলিন্ডার ১ মিলিয়ন সাইকেল পর্যন্ত ব্যতিক্রমী পরিষেবা জীবন প্রদান করে, যা সরঞ্জামের রক্ষণাবেক্ষণ খরচ উল্লেখযোগ্যভাবে হ্রাস করে। চাক এবং হোল্ডারের মধ্যে সমন্বিত সংযোগ মানুষের ভুলের কারণে ড্রিল পাইপ পড়ে যাওয়ার ঝুঁকি দূর করে।

মেকানিক্যাল পাওয়ার হেড কম্পোনেন্টস

পাওয়ার হেড ড্রিল রিগের মূল অংশ। পিএইচডি ড্রিল রিগে উন্নত স্থায়িত্বের জন্য একটি অতিরিক্ত-বড় বিয়ারিং ডিজাইন অন্তর্ভুক্ত করা হয়েছে। সম্পূর্ণ আবদ্ধ গিয়ারবক্স বিভিন্ন কোণে ড্রিলিং অপারেশন দক্ষতার সাথে পরিচালনা করে। বি, এন, এবং এইচ ড্রিল পাইপের নির্মাণ প্রয়োজনীয়তা মেটাতে স্লিপগুলি দ্রুত প্রতিস্থাপন করা যেতে পারে। চাকটিতে স্প্রিং ক্ল্যাম্পিং এবং হাইড্রোলিক রিলিজ রয়েছে, যা ক্যাপসুল চাকের সাধারণ তেল লিকেজের উদ্বেগ দূর করে।

স্পেসিফিকেশন
ড্রিল হোল ডায়ামিটার ড্রিলিং ডেপথ (নিম্নগামী/অনুভূমিক/ঊর্ধ্বগামী)
বি ১৫০০মি / ১৫০০মি / ১০০০মি
এন ১১০০মি / ১১০০মি / ৬০০মি
এইচ ৬০০মি / ৬০০মি / ৪০০মি
প্যারামিটার স্পেসিফিকেশন
ড্রিলিং অ্যাঙ্গেল ০-১৮০° সর্বজনীন
মোটর পাওয়ার / স্পিড ৯০ কিলোওয়াট / (১৪৫০ আরপিএম)
প্রধান পাম্পের সর্বোচ্চ প্রবাহ ১৮৮ লিটার/মিনিট
প্রধান পাম্পের সর্বোচ্চ চাপ ৩০ এমপিএ
সহায়ক পাম্পের সর্বোচ্চ প্রবাহ ৬৫ লিটার/মিনিট
সহায়ক পাম্পের সর্বোচ্চ চাপ ২৪ এমপিএ
ফিডিং স্ট্রোক ১.৮ মিটার
ফিডিং স্পিড ০.৮ মিটার/সেকেন্ড
ফিডিং ফোর্স ১০৮ কেএন
লিফটিং ফোর্স ১০৮ কেএন
ড্রাইভিং মোড ইলেকট্রিক মোটর
স্পিন্ডল থ্রু হোলের অভ্যন্তরীণ ব্যাস ৯৩ মিমি
স্পিন্ডল স্পিড ০-১৪০০ আরপিএম
সর্বোচ্চ টর্ক ১৬৫০ এনএম
উইঞ্চ লিফটিং ফোর্স ১২ কেএন (খালি ড্রাম) ৪ কেএন (ভরা ড্রাম)
রোপের ধারণক্ষমতা ১৩০ মিটার
রোপ স্পিড ২৫০ মিটার/মিনিট (ভরা ড্রাম) ৯০ মিটার/মিনিট (খালি ড্রাম)
স্টিল ওয়্যার রোপের ব্যাস ৫ মিমি
উইঞ্চ ওয়ার্কিং প্রেসার ডিফারেন্স ২০ এমপিএ
হোল্ডারের প্রকার নাইট্রোজেন অয়েল সিলিন্ডার
হোল্ডারের সর্বোচ্চ থ্রু হোল ডায়ামিটার ১৭০ মিমি (কভার সরানো)
অ্যাক্সিয়াল ক্ল্যাম্পিং ফোর্স ১১৮ কেএন
মাড পাম্পের সর্বোচ্চ চাপ ১০ এমপিএ
মাড পাম্পের সর্বোচ্চ প্রবাহ ১৬০ লিটার/মিনিট
ড্রিল রিগের সামগ্রিক মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা) ৩৮০০×৯৮০×১৮৯০ মিমি
পাওয়ার স্টেশনের মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা) ২০৮০×১১০০×১৬৬০ মিমি
অপারেশন প্ল্যাটফর্মের মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা) ৪২০×৭০০×১১০০ মিমি
বেড ওজন ১৯০০ কেজি
পাওয়ার ভেহিকল ওজন ১১০০ কেজি
অপারেশন প্ল্যাটফর্ম ওজন ৮০ কেজি
অতিরিক্ত বৈশিষ্ট্য:
  • সুরক্ষামূলক জাল অপারেটরের নিরাপত্তা নিশ্চিত করে
  • ডাবল-আউট রড কম্পোজিট অয়েল সিলিন্ডার সবচেয়ে ছোট মেশিন বডি এবং সর্বোচ্চ স্ট্রোক সক্ষম করে, যা ৩ মিটার ড্রিল পাইপ দিয়ে নির্মাণ করতে দেয় কাজের দক্ষতা উন্নত করতে, ধ্রুবক গতি এবং সমান ধাক্কা ও টান বল সহ
  • বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা সরঞ্জাম এবং ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য একাধিক সুরক্ষা সহ সজ্জিত
  • মেকানিক্যাল স্প্রিং চাক নির্ভরযোগ্য এবং টেকসই, যা ক্যাপসুল চাকের সহজ তেল লিকেজের সমস্যা কার্যকরভাবে সমাধান করে
  • পাওয়ার মডিউল সাইটে সহজে মানিয়ে নেওয়া যায়
  • ইউ৬ অ্যাটলাস কোপকো এপ্রিওকের কপি
প্রয়োগ

সিনোকোরড্রিলের আন্ডারগ্রাউন্ড কোর রিগগুলিতে একটি উন্নত, বহুমুখী এবং কমপ্যাক্ট ডিজাইন রয়েছে যা সেগুলিকে ভূগর্ভস্থ পরিবেশ এবং বিভিন্ন ধরণের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

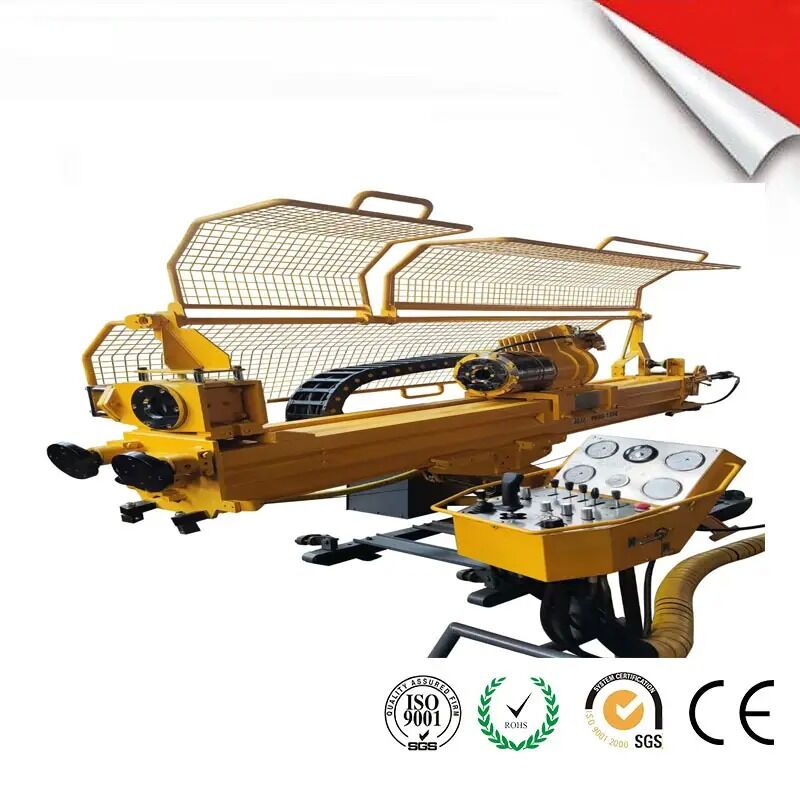

UN1500 Underground Core Drilling Rig operational view
Close-up view of UN1500 drill rig components
