ভূগর্ভ ড্রিল রিগ
>
75U আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ

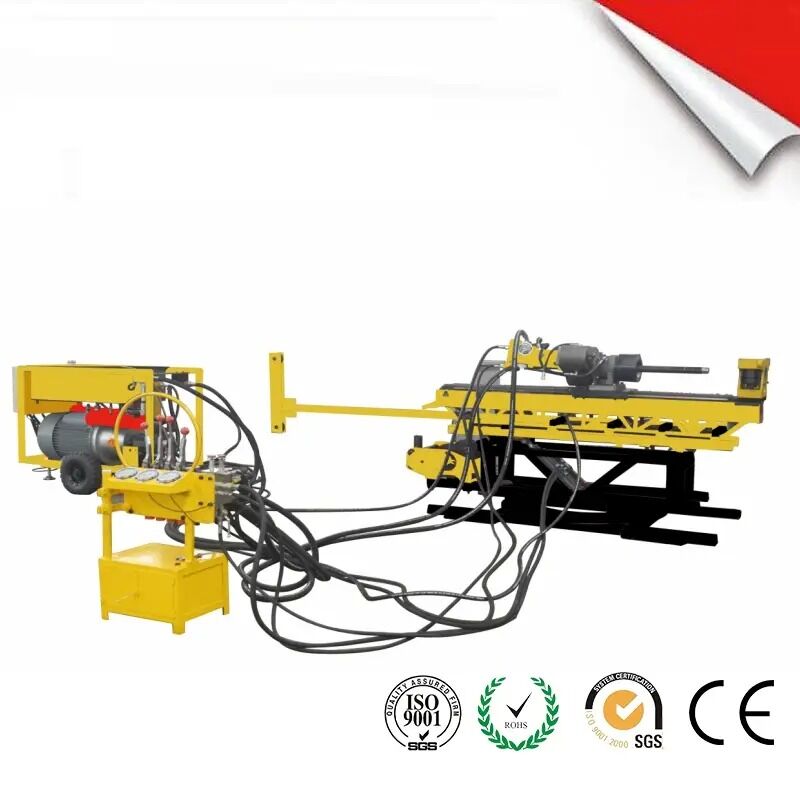

75U আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ

ব্র্যান্ডের নাম: SINOCOREDRILL
মডেল নম্বর: 75U
পেমেন্ট শর্তাবলী: এল/সি, টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO9001
ড্রিলিং গভীরতা:
NQ (OD 70.3mm, ID 60 mm) 300m,350m,150m
মোটর শক্তি/গতি:
37KW, 1480RPM
সামগ্রিক মাত্রা (L×W×H):
2700*1020*1540 মিমি
স্পিন্ডল স্পিড আরপিএম:
360-1200r/mim
বিশেষভাবে তুলে ধরা:

75U আন্ডারগ্রাউন্ড কোর ড্রিলিং রিগ

,

ওয়ারেন্টি সহ আন্ডারগ্রাউন্ড ড্রিল রিগ

,

ভূগর্ভস্থ কোর ড্রিলিং রিগ

পণ্যের বিবরণ
মূল বৈশিষ্ট্য
  • সহজ রক্ষণাবেক্ষণ, মেরামত, বিচ্ছিন্নকরণ, ইনস্টলেশন, এবং স্থানান্তর
  • অপারেশন চলাকালীন বিচ্ছিন্নতার ক্ষমতা সহ সহজ গতিশীলতার জন্য ফ্রেমে মাউন্ট করা পাওয়ার ইউনিট
  • ডাবল হাইড্রোলিক পাম্প সহ উচ্চ-ক্ষমতাযুক্ত বৈদ্যুতিক মোটর (প্রাথমিকভাবে ঘোরানোর জন্য, ফিড তেল সিলিন্ডারের জন্য সহায়ক)
  • হাইড্রোলিক বক্স, ফিল্টার, হ্যান্ডেল পাম্প, তেল কনডেন্সার এবং বৈদ্যুতিক নিয়ন্ত্রণ বক্স সহ সম্পূর্ণ হাইড্রোলিক সিস্টেম
  • কাজের টানেলগুলিতে 0 ° ~ 360 ° ড্রিলিং ক্ষমতা সহ দ্রুত ড্রিলিং গতি
  • ফিড ফ্রেম, ঘূর্ণন ইউনিট, রড হোল্ডার, কলাম এবং সিলিন্ডার সহ মডুলার প্রধান শরীরের নকশা
  • অটো-ফিডিং ক্ষমতা সহ সহজ নিয়ন্ত্রণ অপারেশন
  • সিঙ্ক্রোনাইজড চক এবং রড হোল্ডার অপারেশন
  • সরঞ্জাম মুক্ত রড লোডিং এবং ফিক্সিং
  • ফিড চাপ, সিস্টেম চাপ এবং ফ্লাশিং ওয়াটার চাপের জন্য যন্ত্র প্রদর্শন
টেকনিক্যাল স্পেসিফিকেশন
প্যারামিটার মূল্য
স্পিন্ডল গতি ৩৬০-১২০০ ঘন্টা
স্পিন্ডল টর্ক ১২০০ এনএম
অক্ষীয় ধাক্কা ≥50 KN
অক্ষীয় প্রসার্য শক্তি ≥120 KN
হাইড্রোলিক সিস্টেমের কাজের চাপ ২০ এমপিএ
সর্বাধিক চাপ ২৮ এমপিএ
প্রধান পাম্পের সর্বাধিক চাপ 31.5 এমপিএ
সহায়ক পাম্পের সর্বাধিক চাপ ২১ এমপিএ
পাওয়ার হেড স্ট্রোক ১১০০ মিমি
উপরিভাগের খনির ডুবে যাওয়া কোণ ০-৯০°
ড্রিল হোলের ডুবে যাওয়া কোণ ০-৩৬০°
আজিমথ কোণ ০-৩৬০°
মোটর শক্তি ৩৭ কিলোওয়াট
বৈদ্যুতিক বিপ্লব ১৪৮০ ঘন্টা
মেশিনের প্রধান মাত্রা 2350 × 1050 × 1550 মিমি
মেশিনের প্রধান ওজন ১২৫০ কেজি
পাওয়ার ইউনিটের মাত্রা 1500 × 850 × 1050 মিমি
পাওয়ার ইউনিট ওজন ৭২০ কেজি
কন্ট্রোল প্যানেলের মাত্রা 700 × 400 × 1100 মিমি
নিয়ন্ত্রণ প্যানেলের ওজন ২০০ কেজি
মডেল অনুযায়ী ড্রিলিং ক্ষমতা
মডেল ৭৫-৩এ ৯৫-২এ ৯৫-৩এ ৯৫-৪এ
এইচ ডি ইউ এইচ ডি ইউ এইচ ডি ইউ এইচ ডি ইউ
AQ (48) 500 600 280 - - - - - - - - -
BQ (59) 400 480 220 500 550 300 600 700 350 850 1100 450
এনকিউ (৭৫) 300 350 150 400 450 250 500 600 300 700 800 400
সদর দফতর (৯৫) - - - 300 350 200 350 400 250 450 550 330

নোটঃH = অনুভূমিক, D = নিচে, U = উপরে (মিটার মান)

অ্যাপ্লিকেশন

হাইড্রোলিক ভূগর্ভস্থ কোর ড্রিলিং রিগ খনির অনুসন্ধানের উদ্দেশ্যে গর্ত খনন করার জন্য উপযুক্ত। এটি পৃষ্ঠের কোরিং, রেলওয়ে ইঞ্জিনিয়ারিং, টানেলিং, নির্মাণ,এবং জল সংরক্ষণ প্রকল্প.

75U Underground Core Drilling Rig in operational environment
